Protherm Gepard Condens 12 MKO + VEQ 75 + Thermolink P
Kód: 0010039219Kapcsolódó termékek
Termék részletes leírása

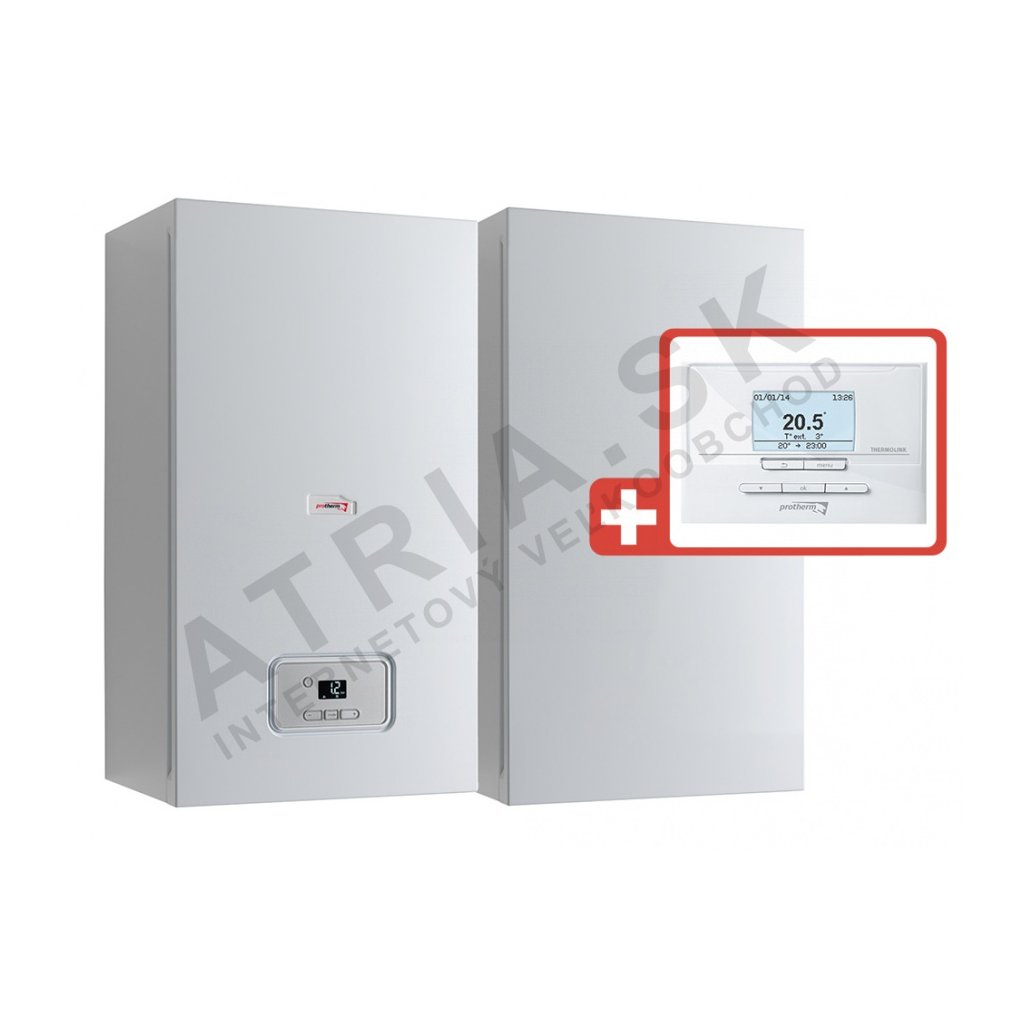

Protherm Gepard Condens 12 MKO összeállítás
+ Gepard Condens 12 MKO - kondenzációs kazán tároló csatlakoztatásának lehetőségével
+ VEQ 75 B - HMV tároló, térfogat: 68 l
+ Thermolink P - eBUS szabályozó
PROTHERM GEPARD CONDENS 12 MKO
- fali kondenzációs kazán külső tároló csatlakoztatásának lehetőségével
- teljesítmény: 4,0 - 12,0 kW
A Gepard Condens MKO fali kondenzációs gázkazánok fűtésre, változtatható használati melegvíz-tároló csatlakoztatásának lehetőségével, a kazán külső hőmérséklet szerinti szabályozásának lehetőségével.
- jelentős gázmegtakarítás a kondenzációs technikának és a folyamatos teljesítményszabályozásnak köszönhetően,
- fűtési komfort a külső hőmérséklet szerinti szabályozás használatával (ekvitermikus szabályozás*),
- biztonság és egyszerű használat a legújabb biztonsági funkcióknak köszönhetően,
- egyszerű kezelőpanel háttérvilágítású, inverz kijelzővel, kiváló olvashatósággal sötét helyiségekben is, valamint autodiagnosztika,
- együttműködés kommunikációs szabályozókkal - több megtakarítás és kényelem.
- alacsony tömeg és egyszerű beszerelés a rendszerbe, akár új építésű házban, akár régebbi kazánok cseréjénél
| Gepard Condens 12 MKO | |
| Fűtés | |
| Energiaosztály fűtéshez | A |
| Teljesítmény 80/60°C hőfoklépcsőnél [kW] | 4,0 - 12,0 |
| Teljesítmény 50°C/30°C hőfoklépcsőnél [kW] | 4,3 - 12,7 |
| Üzemanyag | földgáz |
| Hatásfok 80/60°C max. teljesítménynél [%] | 98,2 |
| Normalizált hasznosítási fok 40/30°C-nál [%] | 108,5 |
| Beállítható fűtővíz-hőmérséklet tartomány [°C] | 10 - 80 |
| Tágulási tartály [l] | 8 |
| Max. üzemi nyomás [kPa] | 300 |
| Égéstermék-elvezetés | turbo |
| Használati melegvíz készítés | |
| Teljesítmény HMV készítésnél [kW] | 4,0 - 15,0 (a kiegészítő tárolóban történő vízmelegítésre vonatkozik) |
| HMV tápnyomás tartomány [MPa] | - |
| Beállítható HMV hőmérséklet tartomány [°C] | 45 - 60 |
| HMV átfolyás Δt 30K esetén [l/min] | - |
| HMV átfolyás Δt 35K esetén [l/min] | - |
| Elektromos paraméterek | |
| Feszültség/frekvencia [V/Hz] | 230/50 |
| Teljesítményfelvétel [W] | 105 |
| Teljesítményfelvétel készenléti üzemmódban [W] | 2 |
| Elektromos védettség [IP] | IPX4D |
| Méretek | |
| Méretek SZ/M/M (szélesség/magasság/mélység) [mm] | 418/740/300 |
| Tömeg víz nélkül [kg] | 31 |
PROTHERM VEQ 75 B
- álló / fali HMV tároló
- térfogat: 68 l
- Közvetett fűtésű külső használati melegvíz-tároló 68 literes térfogattal
- Protherm fali vagy álló kazánnal alkotott összeállításba történő bekötésre szánva
- Elhelyezési változatosság – balra, jobbra vagy a kazán alá, álló tárolóként
- A tároló belső tartálya acél, zománcozott, magnézium védőanóddal
- A tárolóban lévő víz maximális hőmérséklete 85 °C
- A magas kilépő hőmérsékletnek és a gyors felfűtési időnek köszönhetően elegendő kevert melegvizet (40°C) tud biztosítani a legigényesebb felhasználóknak is
- A víz 10°C-ról 60°C-ra történő felmelegítésénél, a kazán megnövelt teljesítményét (30kW) kihasználva a felfűtési idő mindössze 12 perc
- Energiahatékonysági osztály a használati melegvíz fűtésénél (A+ - F) „B”
| VEQ 75 B | |
| Tároló térfogata | 68 l |
| Méretek szé/ma/mé | 440/740/440 mm |
| Tömeg (víz nélkül) | 52 kg |
| Tömeg (üzemi) | 125 kg |
| Belső tartály | Acél, zománcozott, magnézium védőanóddal |
| Maximális HMV hőmérséklet | 85 °C |
| Maximális HMV nyomás | 1 MPa (10 bar) |
| Fűtővíz csatlakozás | R 3/4“ |
| Használati melegvíz csatlakozás | R 3/4“ |
| Energiaveszteség készenléti üzemmódban | 0,8 KWh/24óra |
| Kilépő HMV teljesítmény (65 °C tárolóhőmérséklet, 25 kW hőforrás) | 133 l/10 perc |
| Felfűtési idő 10-ről 60 °C-ra/max. 30 kW | 12 perc |
| Energiahatékonysági osztály | B |
PROTHERM THERMOLINK P - szobai kommunikációs szabályozó
eBus programozható szabályozó lehetővé teszi egy heti program beállítását akár 7 különböző, egyénileg beállítható hőmérsékletű időszak kombinálásával, mind a fűtés, mind a használati melegvíz készítés esetében. Lehetővé teszi a fűtési rendszer vezérlését a szobahőmérséklet és a beállított fűtési program függvényében, esetleg a külső hőmérséklet függvényében is (ha csatlakoztatva van a külső érzékelő), a fűtési görbe automatikus optimalizálásának lehetőségével. A Thermolink P változata a Thermolink RC, amely azonos tulajdonságokkal és paraméterekkel rendelkezik, de vezeték nélküli kapcsolattal a kazánhoz.
- Csökkentik a fűtési költségeket
- Folyamatos kazánszabályozás (eBus)
- Egyszerű szabályozó-kezelés szöveges útmutatással a háttérvilágítású kijelzőn
- HMV hőmérséklet beállításának lehetősége heti programmal
- Automatikus ekvitermikus görbe kiválasztásának lehetősége
- Optimális fűtésindítás a kívánt hőmérséklet eléréséhez már az időintervallum elején
- Keringtető szivattyú vezérlése heti programmal
- Rendszer fagyvédelme
- Az aktuális idő és a hét napjának, valamint az aktuális szobahőmérsékletnek (esetleg a külső hőmérsékletnek) a megjelenítése
Paraméterek
| THERMOLINK P | |
| Típus | e-BUS |
| Program típusa (HMV és fűtővíz) | heti |
| Hőmérséklet-változások száma naponta | 7 |
| Szobahőmérséklet beállítási tartomány | 5 - 30 °C |
| Szabályozási jelleggörbe | folyamatos |
| HMV hőmérséklet beállítási tartomány | 38 - 65 °C |
| Ekvitermikus görbék beállítása | igen |
| Automatikus fűtési görbe | igen |
| Nyaralási üzemmód | igen |
| Rendszer fagyvédelme | igen |
| Idő megjelenítése | igen |
| Keringtető szivattyú vezérlése | igen |
| Optimális indítás | igen |
| Lemerült elem optikai jelzése | nem |
| Csatlakozás a kazánhoz | vezetékes |
Gyakori kérdések
- Hogyan válasszuk ki pontosan a PROTHERM kondenzációs kazán teljesítményét? Az alap a fűtött épület kiszámított hőveszteség-értéke (legmegbízhatóbban a tervdokumentációból vagy az energetikai tanúsítványból). Ha nincs terve, tájékozódásképpen kb. 60-100 W/m² alapterülettel lehet számolni egy 2000 után épült, hagyományosan szigetelt háznál, illetve 100-150 W/m²-rel egy régebbi, szigeteletlen háznál - a pontos érték azonban függ az emeletek számától, a helyiségek magasságától, az ablakok számától és minőségétől, valamint az épület tájolásától. A túlméretezett kazán gyakrabban kapcsol be és ki (ún. ciklizál), ami rövidíti az élettartamát és csökkenti a hatásfokát; az alulméretezett kazán viszont fagyos napokon nem tudja megfelelően kifűteni a házat.
- Miért gazdaságosabb a kondenzációs kazán a hagyományosnál? A kondenzációs kazán ezenfelül a gáz elégetésekor keletkező vízgőzben rejlő hőt is hasznosítja - ez a hagyományos kazánnál kihasználatlanul távozik a kéményen, a kondenzációs kazánban viszont az ún. harmatpont alá hűl, a gőz lecsapódik, és a felszabaduló hő visszakerül a fűtési körbe. Ennek köszönhetően a kondenzációs kazánok kb. 105-110%-os hatásfokot érnek el a gáz fűtőértékéhez viszonyítva, szemben a hagyományos kazánok 85-92%-os hatásfokával.
- Milyen típusú égéstermék-elvezetésre van szüksége ennek a kazánnak? A legtöbb modern kondenzációs kazán ún. turbo típusú (zárt égéskamrával), és koncentrikus vagy külön vezetett égéstermék-elvezetést és égési levegő-bevezetést igényel a homlokzati falon vagy tetőn keresztül - így nincs szükség működő kéményre. A pontos típust és az elvezetés maximális hosszát (60/100 vagy 80/125 mm átmérő szerint) a konkrét modell műszaki dokumentációjában találja meg, esetleg kérje ügyfélszolgálatunk tanácsát.
- Mit jelent a kazánnál feltüntetett ErP energiaosztály? Ez a fűtőberendezések hatásfokának kötelező jelölése az EU ErP (Ecodesign) irányelve szerint, hasonlóan a hűtőszekrények energiacímkéjéhez. A kondenzációs kazánok jellemzően A osztályt érnek el, illetve magasabbat is szobai szabályozással kombinálva (pl. A+ ekvitermikus szabályozás és szobatermosztát használatával).
- Felszerelhetem és bekötöm magam ezt a kazánt? Nem. A földgázhálózatra, az elektromos hálózatra és az égéstermék-elvezetésre történő csatlakoztatás törvény szerint kizárólag megfelelő jogosultsággal rendelkező személy feladata (leggyakrabban az adott márka hivatalos szervizesének vagy gázkészülék-felülvizsgáló szakembernek). A telepítés után a kazánt a gyártó hivatalos szervizének kell üzembe helyeznie, ami rendszerint a garancia érvényességének is feltétele.
- Hogy áll a szervizeléssel és a garanciával? A legtöbb gyártó éves rendszeres szervizellenőrzést ír elő ahhoz, hogy a garancia annak szokásos lejárta után is fennmaradjon (a meghosszabbított garancia rendszeres szervizeléssel elterjedt főleg a Vaillant, Protherm, Viessmann márkáknál). A pontos garanciális feltételeket a kazánhoz mellékelt jótállási jegyben találja.
- Mi tartozik ennek a konkrét terméknek a szállítási tartalmához? A csomag pontos tartalma (maga a kazán, esetleg a használati melegvíz-tároló, a szobai szabályozó és egyéb tartozékok összeállítás esetén) a termék nevében és a fenti műszaki paramétereiben van feltüntetve az oldalon.
Kiegészítő paraméterek
| Kategória: | Gepard Condens + 75 l tároló |
|---|---|
| Jótállás: | 2 év |
| Súly: | 65 kg |
| A tárolóban lévő víz maximális hőmérséklete: | 85 °C |
| Vízmelegítés forrásból: | 10°C |
-
