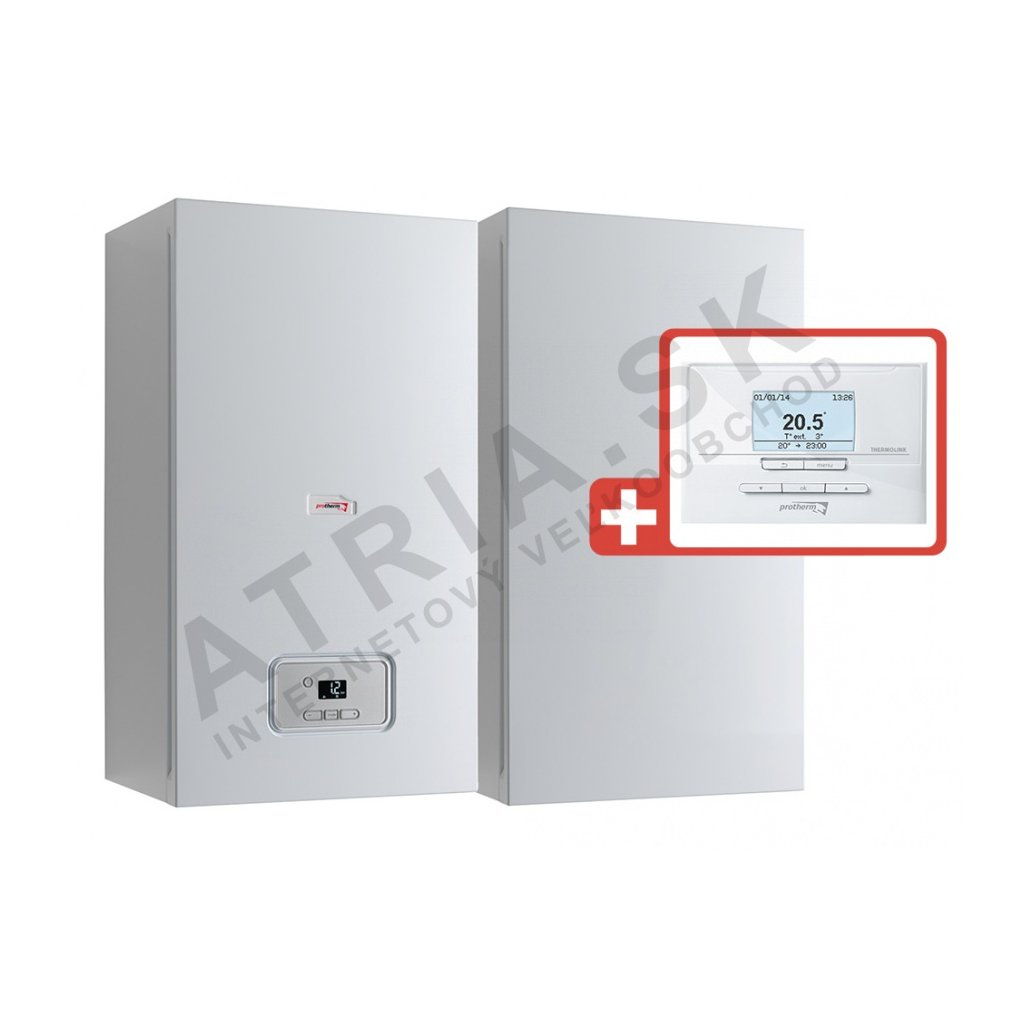

Protherm Gepard Condens 25 MKO + VEQ 75 + Thermolink P
Kód: 0010039220Kapcsolódó termékek
Termék részletes leírása
Protherm Gepard Condens 25 MKO szett
+ Gepard Condens 25 MKO - kondenzációs kazán tárolós vízmelegítő csatlakoztatásának lehetőségével
+ VEQ 75 B - HMV tároló, űrtartalom: 68 l
+ Thermolink P - eBUS szabályozó
PROTHERM GEPARD CONDENS 25 MKO
- fali kondenzációs kazán külső tároló csatlakoztatásának lehetőségével
- teljesítmény: 6,0 - 25,0 kW
- kivitel: turbó
- jelentős gázmegtakarítás a kondenzációs technikának és a folyamatos teljesítményszabályozásnak köszönhetően,
- kényelmes fűtés a külső hőmérséklet szerinti szabályozás alkalmazásával (időjárásfüggő szabályozás*),
- átfolyós rendszerű használati melegvíz-készítés,
- biztonság és egyszerű használat a legújabb biztonsági funkcióknak köszönhetően,
- egyszerű kezelőpanel háttérvilágítású, invertált kijelzővel, amely sötét helyiségekben is kiválóan olvasható, valamint automatikus diagnosztikai funkcióval,
- kompatibilitás kommunikációs szabályozókkal - nagyobb megtakarítás és kényelem.
- alacsony tömeg és egyszerű beépítés a rendszerbe, akár új építésű ingatlanban, akár régebbi kazánok cseréjekor
| Gepard Condens 25 MKO | |
| Fűtés | |
| Fűtési energiaosztály | A |
| Teljesítmény 80/60°C hőmérsékletlejtésnél [kW] | 6,0 - 25,0 |
| Teljesítmény 50°C/30°C hőmérsékletlejtésnél [kW] | 6,3 - 26,5 |
| Tüzelőanyag | földgáz |
| Hatásfok 80/60°C-on, max. teljesítménynél [%] | 98,2 |
| Normalizált hasznosítási fok 40/30°C-on [%] | 108,5 |
| A fűtővíz beállítható hőmérséklet-tartománya [°C] | 10 - 80 |
| Tágulási tartály [l] | 8 |
| Max. üzemi nyomás [kPa] | 300 |
| Égéstermék-elvezetés | turbó |
| Használati melegvíz-készítés | |
| Teljesítmény HMV-készítésnél [kW] | 6,0 - 30,0 (a kiegészítő tárolóban történő vízmelegítésre vonatkozik) |
| A HMV tápnyomásának tartománya [MPa] | - |
| A HMV beállítható hőmérséklet-tartománya [°C] | 45 - 60 |
| HMV átfolyás Δt 30K esetén [l/min] | - |
| HMV átfolyás Δt 35K esetén [l/min] | - |
| Elektromos paraméterek | |
| Feszültség/frekvencia [V/Hz] | 230/50 |
| Teljesítményfelvétel [W] | 105 |
| Teljesítményfelvétel készenléti üzemmódban [W] | 2 |
| Elektromos védettség [IP] | IPX4D |
| Méretek | |
| A kazán méretei (szélesség/magasság/mélység) [mm] | 418/740/300 |
| Tömeg víz nélkül [kg] | 31,6 |
PROTHERM VEQ 75 B
- álló / fali HMV tároló
- űrtartalom: 68 l
- Külső, indirekt fűtésű használati melegvíz-tároló 68 literes űrtartalommal
- Protherm fali vagy álló kazánnal alkotott rendszerbe történő beépítésre szánt
- Rugalmas elhelyezés – balra, jobbra vagy a kazán alá, álló tárolóként
- A tároló belső tartálya acél, zománcozott, magnézium védőanóddal ellátott
- A tárolóban lévő víz maximális hőmérséklete 85 °C
- A magas kilépő hőmérsékletnek és a gyors felfűtési időnek köszönhetően igényes felhasználók számára is elegendő kevert használati melegvizet (40°C) tud biztosítani
- A víz 10°C-ról 60°C-ra történő felmelegítése a kazán megnövelt teljesítményének (30kW) kihasználásával mindössze 12 percet vesz igénybe
- A használati melegvíz-készítés energiahatékonysági osztálya (A+ - F) „B”
Paraméterek
| VEQ 75 B | |
| Tároló űrtartalma | 68 l |
| Méretek sz/m/mé | 440/740/440 mm |
| Tömeg (víz nélkül) | 52 kg |
| Tömeg (üzemi) | 125 kg |
| Belső tartály | Acél, zománcozott, magnézium védőanóddal |
| HMV maximális hőmérséklete | 85 °C |
| HMV maximális nyomása | 1 MPa (10 bar) |
| Fűtővíz csatlakozás | R 3/4“ |
| Használati melegvíz csatlakozás | R 3/4“ |
| Készenléti üzemmódú energiaveszteség | 0,8 kWh/24 óra |
| Kilépő HMV-teljesítmény (65 °C tárolóhőmérséklet, 25 kW hőforrás) | 133 l/10 min |
| Felfűtési idő 10-ről 60 °C-ra / max. 30 kW | 12 perc |
| Energiahatékonysági osztály | B |
PROTHERM THERMOLINK P - helyiség-kommunikációs szabályozó
Az eBus programozható szabályozó lehetővé teszi egy heti program beállítását, akár 7 különböző, egyénileg beállítható hőmérsékletű időszak kombinálásával, mind a fűtésre, mind a használati melegvíz-készítésre vonatkozóan. Lehetővé teszi a fűtési rendszer vezérlését a helyiség hőmérséklete és a beállított fűtési program függvényében, illetve – külső érzékelő csatlakoztatása esetén – a külső hőmérséklet függvényében is, a fűtési görbe automatikus optimalizálásának lehetőségével. A Thermolink P változata a Thermolink RC, amely azonos tulajdonságokkal és paraméterekkel rendelkezik, de vezeték nélküli csatlakozással a kazánhoz.
- Csökkentik a fűtési költségeket
- Folyamatos kazánszabályozás (eBus)
- Egyszerű kezelés, szöveges útmutatással, háttérvilágítású kijelzőn
- A HMV hőmérsékletének beállítási lehetősége heti programmal
- Automatikus időjárásfüggő fűtési görbe választásának lehetősége
- Optimális fűtésindítás a kívánt hőmérséklet eléréséhez már az időintervallum kezdetén
- Cirkulációs szivattyú vezérlése heti programmal
- A rendszer fagyvédelme
- Az aktuális idő és a hét napjának, valamint a helyiség aktuális hőmérsékletének (esetleg a külső hőmérsékletnek) a megjelenítése
Paraméterek
| THERMOLINK P | |
| Típus | e-BUS |
| Program típusa (HMV és fűtővíz) | heti |
| Napi hőmérséklet-váltások száma | 7 |
| A helyiséghőmérséklet beállítási tartománya | 5 - 30 °C |
| Szabályozási jelleg | folyamatos |
| A HMV beállítási hőmérséklet-tartománya | 38 - 65 °C |
| Időjárásfüggő görbék beállítása | igen |
| Automatikus fűtési görbe | igen |
| Nyaralás üzemmód | igen |
| A rendszer fagyvédelme | igen |
| Idő megjelenítése | igen |
| Cirkulációs szivattyú vezérlése | igen |
| Optimális indítás | igen |
| Lemerült elemek optikai jelzése | nem |
| Csatlakozás a kazánhoz | vezetékes |
Gyakori kérdések
- Hogyan válasszuk ki pontosan a PROTHERM kondenzációs kazán teljesítményét? Az alapot a fűtött épület kiszámított hőveszteségének kell képeznie (legmegbízhatóbban a tervdokumentációból vagy az energetikai tanúsítványból). Ha nincs terve, tájékozódásképpen kb. 60-100 W/m² alapterülettel számolhat egy 2000 után épült, átlagosan hőszigetelt háznál, illetve 100-150 W/m²-rel egy régebbi, hőszigeteletlen háznál - a pontos érték azonban függ az emeletek számától, a helyiségek magasságától, az ablakok számától és minőségétől, valamint az épület tájolásától. A túlméretezett teljesítményű kazán gyakrabban kapcsol be és ki (ún. ciklizál), ami csökkenti az élettartamát és a hatásfokát; az alulméretezett kazán viszont fagyos napokon nem képes megfelelően kifűteni a házat.
- Miért takarékosabb a kondenzációs kazán a hagyományosnál? A kondenzációs kazán ezenfelül a földgáz elégetésekor keletkező vízgőzben rejlő hőt is hasznosítja - ez a hagyományos kazánnál kihasználatlanul távozik a kéményen keresztül, a kondenzációs kazánban viszont az ún. harmatpont alá hűl, a gőz lecsapódik, és a felszabaduló hő visszakerül a fűtési körbe. Ennek köszönhetően a kondenzációs kazánok hatásfoka a gáz fűtőértékéhez viszonyítva kb. 105-110%, szemben a hagyományos kazánok 85-92%-ával.
- Milyen típusú égéstermék-elvezetésre van szüksége ennek a kazánnak? A legtöbb modern kondenzációs kazán ún. turbós kivitelű (zárt égéstérrel), és koncentrikus vagy osztott égéstermék-elvezetést és égéslevegő-bevezetést igényel, amelyet a homlokzati falon vagy a tetőn keresztül vezetnek ki - tehát nincs szükség működő kéményre. A pontos típust és az elvezetés maximális hosszát (60/100 vagy 80/125 mm átmérő szerint) a konkrét modell műszaki dokumentációjában találja meg, vagy kérje ügyfélszolgálatunk tanácsát.
- Mit jelent a kazánnál feltüntetett ErP energiaosztály? Ez a fűtőberendezések hatékonyságának kötelező jelölése az EU ErP (Ecodesign) irányelve szerint, hasonlóan a hűtőszekrények energiacímkéjéhez. A kondenzációs kazánok jellemzően A osztályt érnek el, illetve magasabbat is helyiség-szabályozással kombinálva (pl. A+ osztályt időjárásfüggő szabályozás és helyiségtermosztát alkalmazásával).
- Felszerelhetem és csatlakoztathatom ezt a kazánt saját magam? Nem. A földgázhálózatra, az elektromos hálózatra és az égéstermék-elvezetésre történő csatlakoztatás törvény szerint kizárólag megfelelő jogosultsággal rendelkező személy feladata (leggyakrabban az adott márka hivatalos szervizese vagy gázkészülék-felülvizsgáló). A telepítés után a kazánt a gyártó hivatalos szervizének kell üzembe helyeznie, ami általában a garancia érvényességének is feltétele.
- Hogyan alakul a szerviz és a garancia? A legtöbb gyártó éves rendszeres szervizellenőrzést ír elő ahhoz, hogy a garancia a szokásos lejárta után is érvényben maradjon (a rendszeres szervizhez kötött hosszabbított garancia elsősorban a Vaillant, Protherm és Viessmann márkáknál elterjedt). A pontos garanciális feltételeket a kazánhoz mellékelt jótállási jegyben találja.
- Mi tartozik ennek a konkrét terméknek a szállítási terjedelméhez? A csomag pontos tartalma (maga a kazán, esetleg a használati melegvíz-tároló, a helyiség-szabályozó és egyéb tartozékok szett esetén) a termék nevében és a fenti műszaki paraméterekben található meg ezen az oldalon.
Kiegészítő paraméterek
| Kategória: | Gepard Condens + 75 l tároló |
|---|---|
| Jótállás: | 2 év |
| Súly: | 65 kg |
| A tárolóban lévő víz maximális hőmérséklete: | 85 °C |
| Vízmelegítés forrásból: | 10°C |
-
