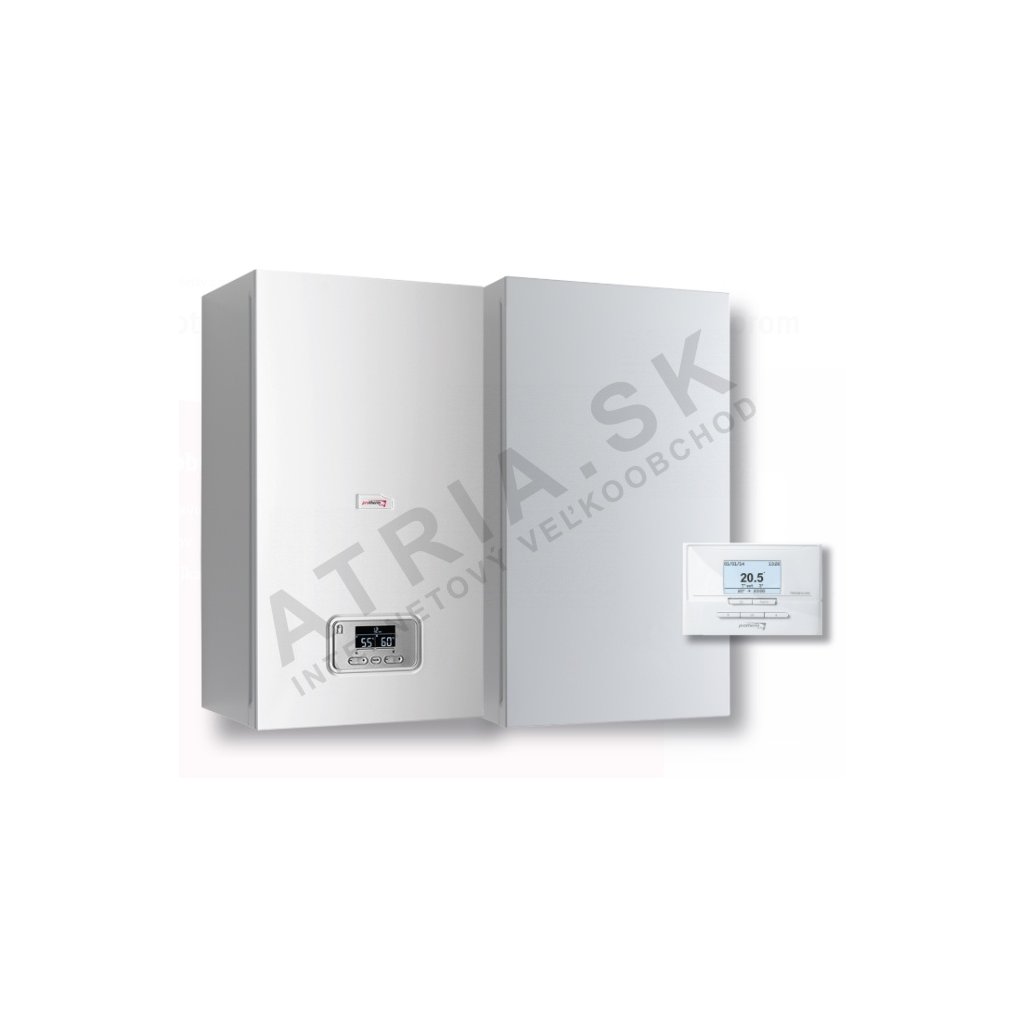

Protherm Ray 12KE + VEQ 75 + Thermolink P
Kód: 0010039197Kapcsolódó termékek
Termék részletes leírása

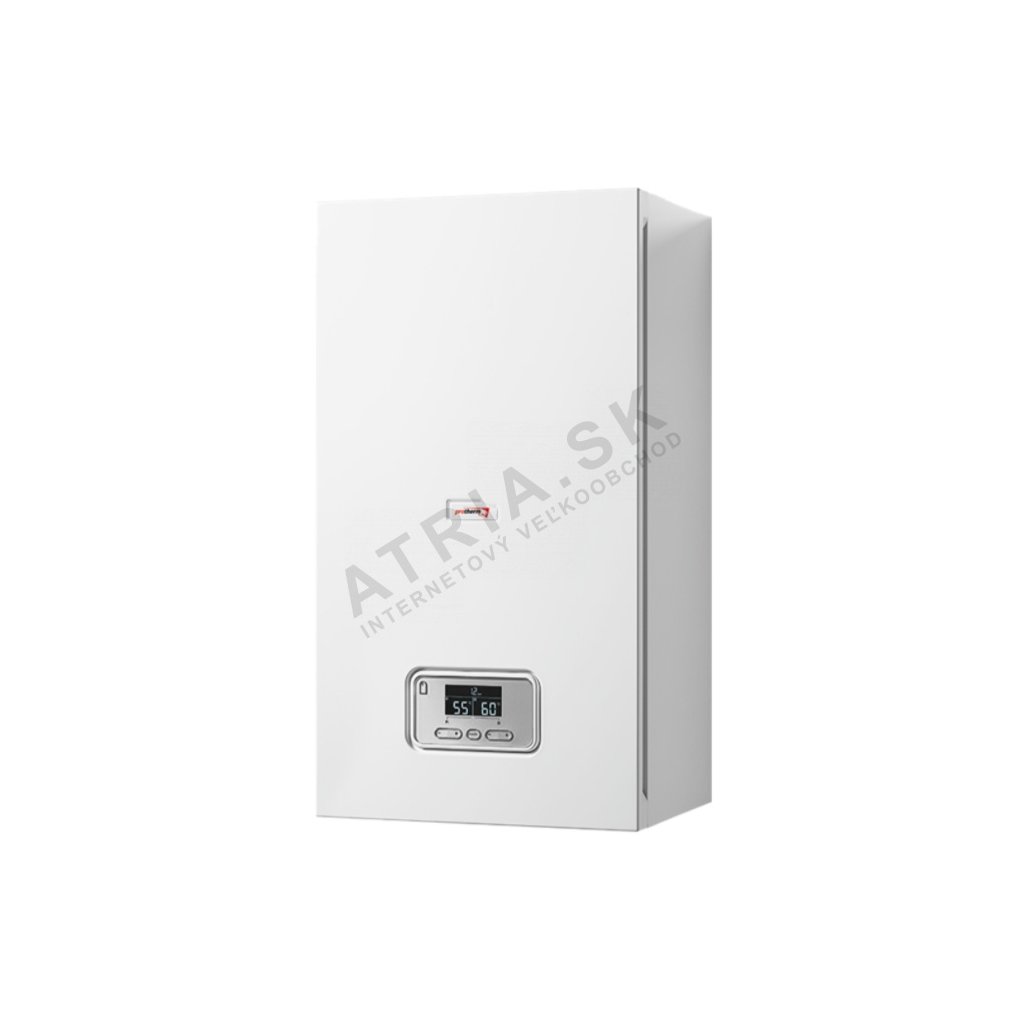

+ Protherm Ray 12KE - elektromos kazán HMV előkészítés lehetőségével külső tárolóban
+ VEQ 75 B - állóhelyzetű / fali HMV tároló, űrtartalom: 68 l
+ Thermolink P - szobai kommunikációs szabályozó
- fali elektromos elektrokazán beépített eBUS busszal fűtéshez
- HMV előkészítés lehetőségével külső tárolóban
- teljesítmény: 2,0 - 12 kW
| Ray 12KE | |
| Teljesítmény | 12 kW |
| Fűtőelemek száma és teljesítménye | 2 x 6 kW |
| Minimális teljesítményfokozat | 2 kW |
| Hatásfok | 99 % |
| Beállítható fűtővíz hőmérséklet-tartomány | 25 - 85 °C |
| Beállítható HMV hőmérséklet-tartomány | 35 - 70 °C * |
| Tágulási tartály | 8 l |
| Min/max. üzemi nyomás | 80 / 300 kPa |
| ErP osztály | D |
| Elektromos paraméterek | |
| Feszültség/frekvencia | 3 x 230 V/400 V, 50 Hz |
| 1 fázisú csatlakozás lehetősége | - |
| Elektromos védettség | IP40 |
| Megszakító névleges árama | 20 A |
| Méretek | |
| Méretek (szélesség/magasság/mélység) | 410/740/310 mm |
| Tömeg víz nélkül | 24 kg |
- állóhelyzetű / fali HMV tároló
- űrtartalom: 68 l
- Külső, közvetetten fűtött HMV tároló 68 liter űrtartalommal
- Fali vagy álló Protherm kazánnal alkotott összeállításba való csatlakoztatásra szánva
- Elhelyezési változatosság – balra, jobbra vagy a kazán alá, álló tárolóként
- A tároló belső tartálya acél, zománcozott, magnézium védőanóddal ellátott
- A tárolóban lévő víz maximális hőmérséklete 85 °C
- A magas kimeneti hőmérsékletnek és a gyors felmelegítési időnek köszönhetően elég kevert melegvízet (40°C) tud biztosítani a legígényesebb felhasználóknak is
- A víz 10°C-ról 60°C-ra történő felmelegítésénél, a kazán növelt teljesítményének (30kW) kihasználása mellett, a felmelegítési idő mindössze 12 perc
- A melegvíz-készítés energiahatékonysági osztálya (A+ - F) „B”
| VEQ 75 B | |
| Tároló űrtartalma | 68 l |
| Méretek sz/m/m | 440/740/440 mm |
| Tömeg (víz nélkül) | 52 kg |
| Tömeg (üzemi) | 125 kg |
| Belső tartály | Acél, zománcozott, magnézium védőanóddal |
| Maximális HMV hőmérséklet | 85 °C |
| Maximális HMV nyomás | 1 MPa (10 bar) |
| Fűtővíz csatlakozás | R 3/4“ |
| Használati (meleg)víz csatlakozás | R 3/4“ |
| Energiaveszteség készenléti üzemmódban | 0,8 KWh/24 óra |
| Melegvíz kimeneti teljesítménye (65 °C tároló hőmérséklet, 25 kW hőforrás) | 133 l/10 perc |
| Felmelegítési idő 10-ről 60 °C-ra / max. 30 kW | 12 perc |
| Energiahatékonysági osztály | B |
- Csökkentik a fűtési költségeket
- A kazán folyamatos szabályozása (eBus)
- A szabályozó egyszerű kezelése szöveges útmutatással a háttérvilágítású kijelzőn
- HMV hőmérséklet beállításának lehetősége heti programmal
- Automatikus ekvitermikus görbe kiválasztásának lehetősége
- Optimális fűtésindítás, hogy a kívánt hőmérséklet már az időintervallum elején elérhető legyen
- A keringtető szivattyú vezérlése heti programmal
- A rendszer fagyvédelme
- Az aktuális idő és a hét napjának, valamint az aktuális szobahőmérsékletnek (esetleg a külső hőmérsékletnek) a megjelenítése
Paraméterek
| THERMOLINK P | |
| Típus | e-BUS |
| Program típusa (HMV és fűtővíz) | heti |
| Hőmérséklet-változtatások száma naponta | 7 |
| Szobahőmérséklet beállítási tartománya | 5 - 30 °C |
| Szabályozási jelleg | folyamatos |
| HMV hőmérséklet beállítási tartománya | 38 - 65 °C |
| Ekvitermikus görbék beállítása | igen |
| Automatikus fűtési görbe | igen |
| Nyaralási üzemmód | igen |
| A rendszer fagyvédelme | igen |
| Idő megjelenítése | igen |
| Keringtető szivattyú vezérlése | igen |
| Optimális indítás | igen |
| Lemerült elem optikai jelzése | nem |
| Csatlakozás a kazánhoz | vezetékes |
Gyakori kérdések
- Hogyan válasszam ki a megfelelő teljesítményű PROTHERM elektrokazánt? Ugyanúgy, mint a gázkazánoknál, induljon ki a fűtött épület kiszámított hőveszteségéből. Az elektrokazánoknál emellett kulcsfontosságú ellenőrizni, hogy azt megengedi-e a ház (lakás) elektromos csatlakozásának kapacitása - a magasabb teljesítmények (kb. 12 kW felett) általában háromfázisú, 400 V-os csatlakozást és megfelelő méretű főkapcsolót igényelnek, amit a revíziós technikus vagy közvetlenül az áramszolgáltató tud megerősíteni.
- Megéri-e az elektrokazán a gázos vagy szilárd tüzelésű kazánhoz képest? Az elektrokazán a legalacsonyabb beszerzési árú és a legegyszerűbb szerelésű (nincs szükség füstelvezetésre, mivel semmit nem éget el), az üzemeltetési költségek azonban az elektromos áram esetében általában magasabbak, mint gáz vagy fa/szén esetén, azonos hőmennyiség leadásánál. Elsősorban ott ajánlott, ahol nincs elérhető gáz, kiegészítő/tartalék hőforrásként, vagy alacsony fogyasztású épületnél (jól szigetelt új építésű házak, nyaralók, lakások).
- Hogyan szabályozza az elektrokazán a teljesítményt? A legtöbb modell fokozatosan kapcsolja be/ki az egyes fűtőelemeket (lépcsőzetesen), néhány modernebb modell folyamatosabb teljesítménymodulációt is lehetővé tesz - ez befolyásolja a fűtés egyenletességét és részben a kapcsolóelemek élettartamát is.
- Felszerelhetem magam ezt az elektrokazánt? Az elektromos hálózatra való csatlakoztatást, a felülvizsgálatot és az üzembe helyezést kizárólag elektrotechnikai képesítéssel rendelkező személy végezheti a hatályos STN 33 2000 szabvány és a kapcsolódó előírások szerint - a saját kezű szerelés sem garanciális, sem biztonsági szempontból nem megengedett.
- Lehet ezzel az elektrokazánnal melegvizet is termelni? Sok modellnél igen, általában külön melegvíz-tárolóval és átkapcsoló (3-járatú) szeleppel kombinálva, amely a fűtési kör és a tároló melegítése között kapcsol - a pontos lehetőséget és a szükséges tartozékokat ehhez a konkrét modellhez a fenti műszaki paraméterek között találja, vagy kérje ügyfélszolgálatunk tanácsát.
Kiegészítő paraméterek
| Kategória: | Protherm Raja/Ray tárolóval |
|---|---|
| Jótállás: | 2 év |
| Súly: | 53 kg |
| A tárolóban lévő víz maximális hőmérséklete: | 85 °C |
| Vízmelegítés forrásból: | 10°C |
-
