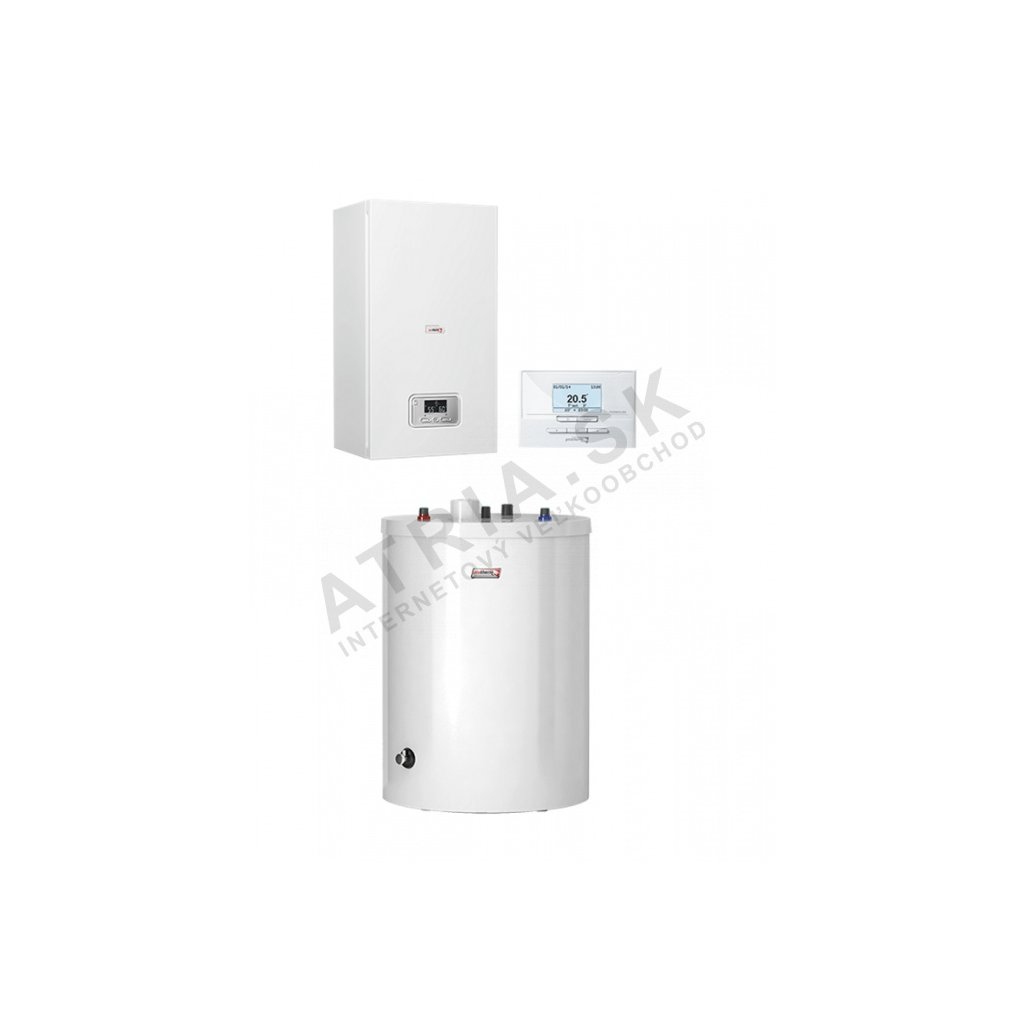

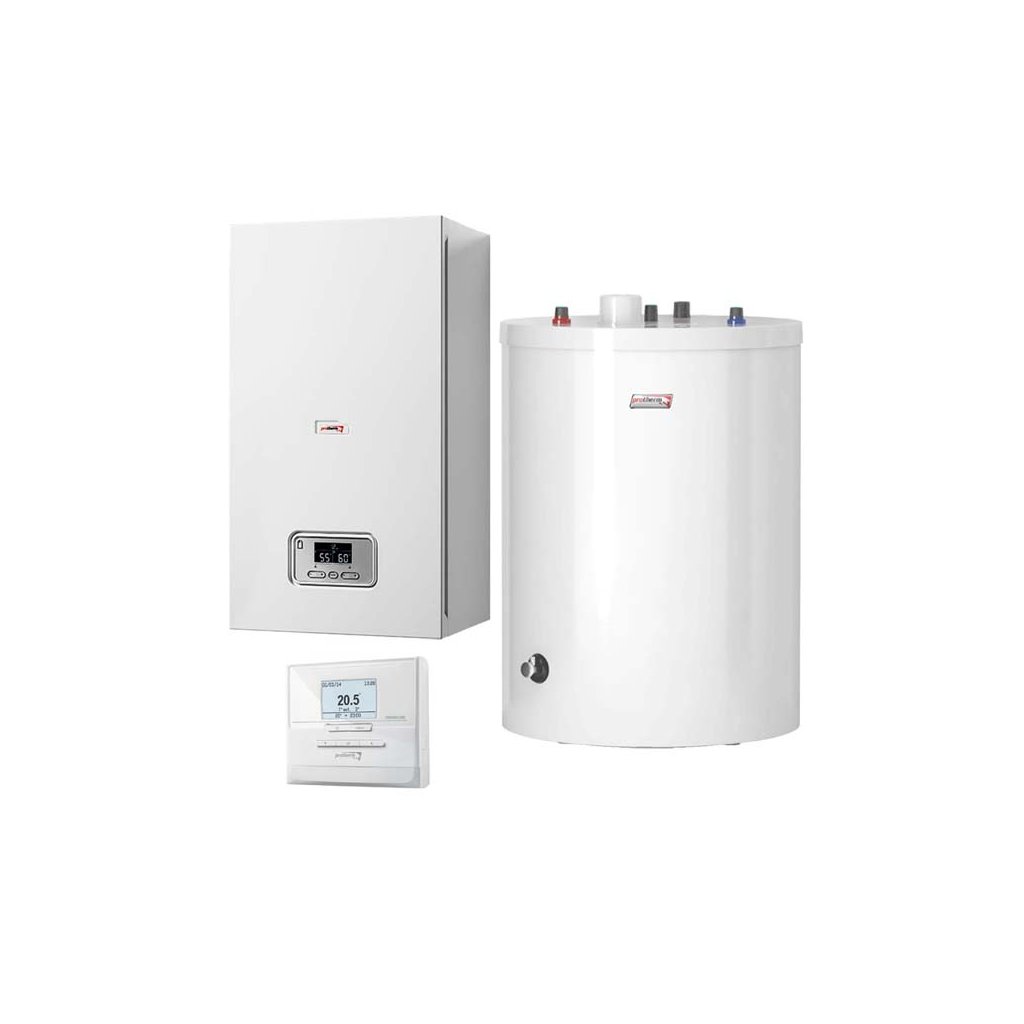

Protherm Ray 28K + FE 120 BM + Thermolink P
Kód: 0010019912Kapcsolódó termékek
Termék részletes leírása

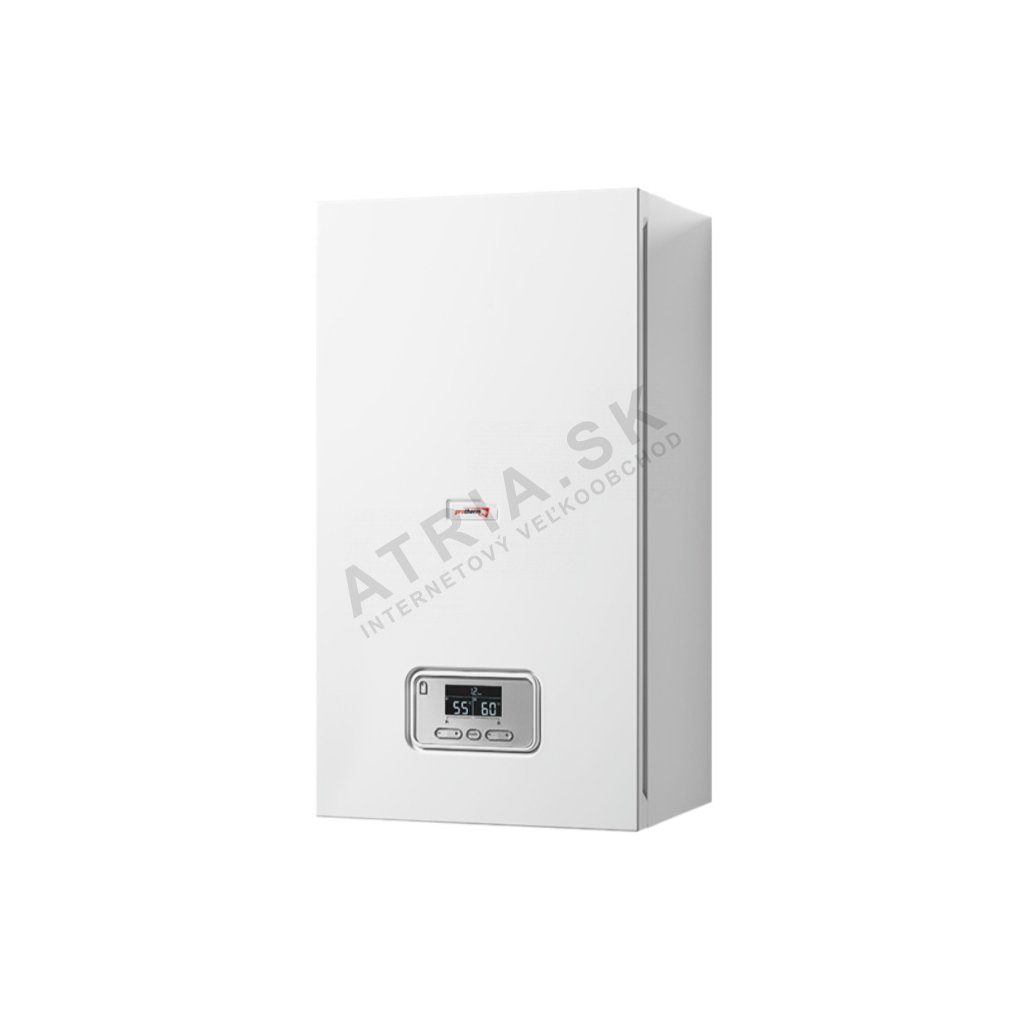

+ Protherm Ray 28KE - elektromos kazán, HMV előkészítési lehetőséggel külső tárolóban

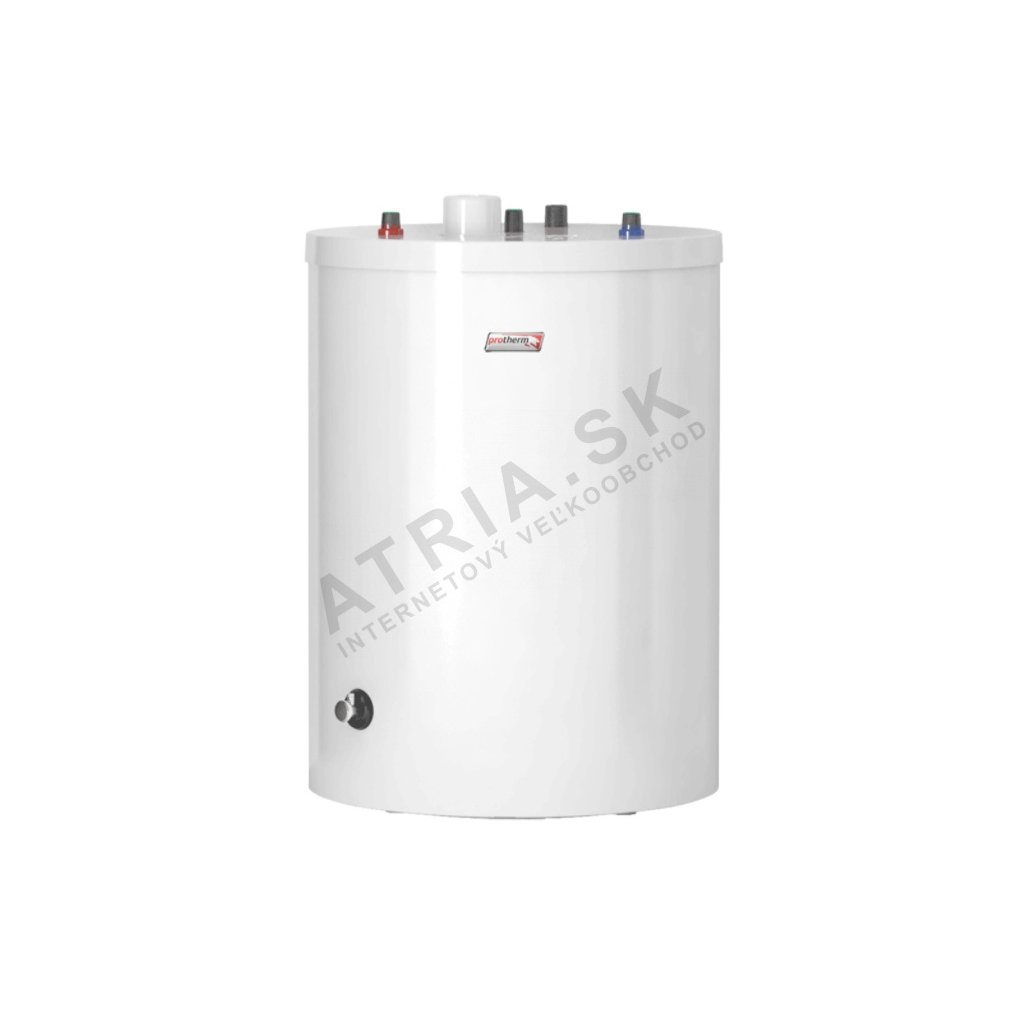

+ FE 120 BM - álló HMV tároló, térfogat: 120 l

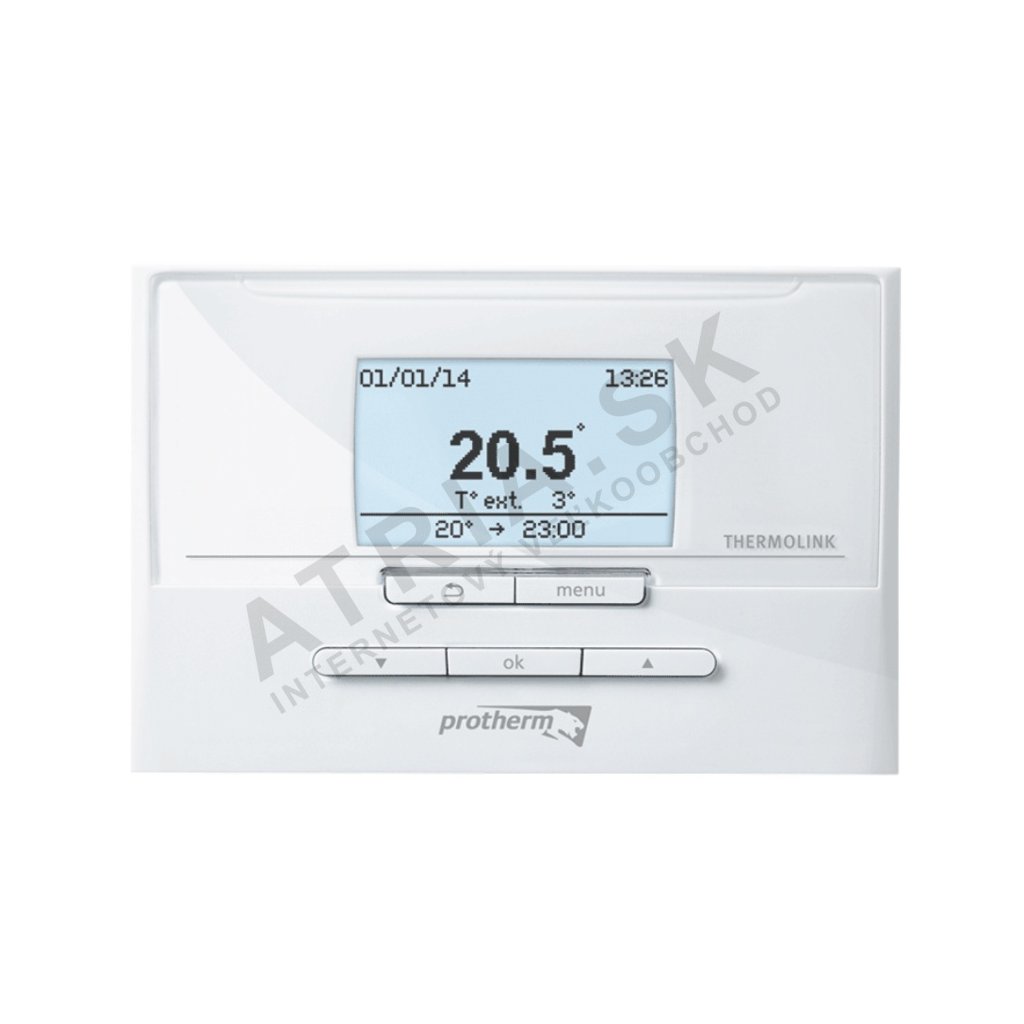

+ Thermolink P - szobai kommunikációs szabályozó
- eBUS busszal felszerelt elektromos függő kazán fűtéshez
- lehetőség van a HMV előkészítésére külső tárolóban
- teljesítmény: 2,3 - 28 kW
| Ray 28KE | |
| Teljesítmény | 28 kW |
| Fűtőelemek száma és teljesítménye | 4 x 7 kW |
| Minimális teljesítményfokozat | 2,3 kW |
| Hatásfok | 99 % |
| A fűtővíz beállítható hőmérséklet-tartománya | 25 - 85 °C |
| A HMV beállítható hőmérséklet-tartománya | 35 - 70 °C * |
| Tágulási tartály | 8 l |
| Min/max. üzemi nyomás | 80 / 300 kPa |
| ErP osztály | D |
| Elektromos paraméterek | |
| Feszültség/frekvencia | 3 x 230 V/400 V, 50 Hz |
| Egyfázisú bekötés lehetősége | - |
| Elektromos védettség | IP40 |
| A megszakító névleges árama | 50 A |
| Méretek | |
| Méretek (szélesség/magasság/mélység) | 410/740/310 mm |
| Tömeg víz nélkül | 27 kg |
- térfogat: 120 l
| FE 120 BM | |
| Energiaosztály a melegvíz-készítéshez | B |
| Használati víz térfogata | 117 l |
| Max. üzemi nyomás | 10 bar |
| Max. vízhőmérséklet | 85 °C |
| A fűtővíz belépő hőmérsékletének maximuma | 110 °C |
| Fűtővíz csatlakozás | R 1" |
| Használati víz csatlakozás | R 3/4" |
| Recirkulációs csatlakozás | R 3/4" |
| Leeresztő szelep és dugó | G 1" |
| Hőteljesítmény | 21,4 kW |
| Óránkénti átfolyás | 527 |
| Mennyiség 10 perc alatt | 163 l |
| Energiavesztés készenléti üzemmódban | 1 kWh/nap |
| A hőcserélő fűtőfelülete | 0,7 m2 |
| Fűtővíz-tartalom a hőcserélőben | 4,8 l |
| Nyomásvesztés a hőcserélőben max. fűtővíz-fogyasztás mellett | 17 mbar |
| Hőhordozó víz átfolyása | 1 400 l/h |
| Folyamatos HMV teljesítmény 85/65°C fűtővíz-hőmérséklet mellett | 21,4 kW |
| Folyamatos HMV teljesítmény 85/65°C fűtővíz-hőmérséklet mellett | 527 l/h |
| Teljesítmény-jelleg | 1,4 N |
| Méretek | |
| Magasság / Átmérő | 822 / 590 mm |
| Tömeg üzemi töltettel | 185 kg |
| Tömeg víz nélkül | 68 kg |
- Csökkentik a fűtési költségeket
- Folyamatos kazánszabályozás (eBus)
- Egyszerű kezelés, szöveges útmutatással a háttérvilágítású kijelzőn
- A HMV hőmérséklet beállításának lehetősége heti programmal
- Az automatikus ekvitermikus görbe kiválasztásának lehetősége
- Optimális fűtésindítás, hogy a kívánt hőmérséklet már az időszak elején elérhető legyen
- A recirkulációs sziváttyú vezérlése heti programmal
- A rendszer fagyvédelme
- Az aktuális idő és a hét napjának, valamint az aktuális helyiséghőmérséklet (esetleg a külső hőmérséklet) kijelzése
Paraméterek
| THERMOLINK P | |
| Típus | e-BUS |
| Program típusa (HMV és fűtővíz) | heti |
| Hőmérséklet-változtatások száma naponta | 7 |
| A helyiséghőmérséklet beállítási tartománya | 5 - 30 °C |
| Szabályozási jelleg | folyamatos |
| A HMV hőmérséklet beállítási tartománya | 38 - 65 °C |
| Ekvitermikus görbék beállítása | igen |
| Automatikus fűtési görbe | igen |
| Nyaralási üzemmód | igen |
| A rendszer fagyvédelme | igen |
| Időkijelzés | igen |
| Recirkulációs sziváttyú vezérlése | igen |
| Optimális indítás | igen |
| Az elemek lemerülésének optikai jelzése | nem |
| Csatlakozás a kazánhoz | vezetékes |
Gyakori kérdések
- Hogyan válasszam ki a megfelelő teljesítményű PROTHERM elektromos kazánt? A gázkazánokhoz hasonlóan induljon ki a fűtött épület kiszámított hőveszteségéből. Elektromos kazánoknál emellett kulcsfontosságú ellenőrizni, hogy ezt lehetővé teszi-e a ház (lakás) elektromos csatlakozásának kapacitása - a nagyobb teljesítmények (kb. 12 kW felett) általában háromfázisú, 400 V-os csatlakozást és megfelelő méretű főkismegszakítót igényelnek, amit a revizor vagy közvetlenül az áramszolgáltató tud megerősíteni.
- Megéri az elektromos kazán a gázkazánnal vagy a szilárd tüzelésű kazánnal szemben? Az elektromos kazán beszerzési ára a legalacsonyabb, és a szerelése a legegyszerűbb (nincs szükség füstelvezetésre, mivel semmit sem éget el), az áram üzemeltetési költsége azonban azonos hőmennyiség leadása mellett általában magasabb, mint a gázé vagy a fáé/széné. Elsősorban ott ajánlott, ahol nincs elérhető gáz, kiegészítő/tartalék hőforrásként, vagy alacsony fogyasztású épületeknl (jól szigetelt új építésű házak, nyaralók, lakások).
- Hogyan szabályozza a teljesítményt az elektromos kazán? A legtöbb modell fokozatosan kapcsolja be/ki az egyes fűtőelemeket (lépcsőzetesen), egyes korszerűbb modellek folyamatosabb teljesítmény-modulációt is lehetővé tesznek - ez befolyásolja a fűtés egyenletességét, és részben a kapcsolóelemek élettartamát is.
- Felszerelhetem magam ezt az elektromos kazánt? Az elektromos hálózatra történő bekötést, a reviziót és az üzembe helyezést kizárólag elektrotechnikai szakképesítéssel rendelkező személy végezheti, az érvényes STN 33 2000 szabvány és a kapcsolódó előírások szerint - a saját kezű szerelés sem garanciális, sem biztonsági szempontból nem megengedett.
- Ezzel az elektromos kazánnal meleg víz is előállítható? Sok modellnél igen, jellemzően különálló melegvíz-tárolóval és egy váltó (3-utú) szeleppel kombinálva, amely a fűtési kör és a tároló melegítése között kapcsol - a pontos lehetőséget és a szükséges tartozékokat ehhez a konkrét modellhez a fenti műszaki paraméterek között találja, vagy kérje ügyfélszolgálatunk tanácsát.
Kiegészítő paraméterek
| Kategória: | Protherm Raja/Ray tárolóval |
|---|---|
| Jótállás: | 2 év |
| Súly: | 93 kg |
-
Ray prospektus
-
Ray tervezési dokumentáció
-
Ray csatlakozási méretek
-
Ray kezelési útmutató
-
Tanúsítvány (958 kB)
-
Prospektus (990.5 kB)
-
Kezelési útmutató (662.5 kB)
-
Kazán csatlakozási méretei (480.6 kB)
-
Prospektus (308.1 kB)
-
Rövid útmutató (314.5 kB)
