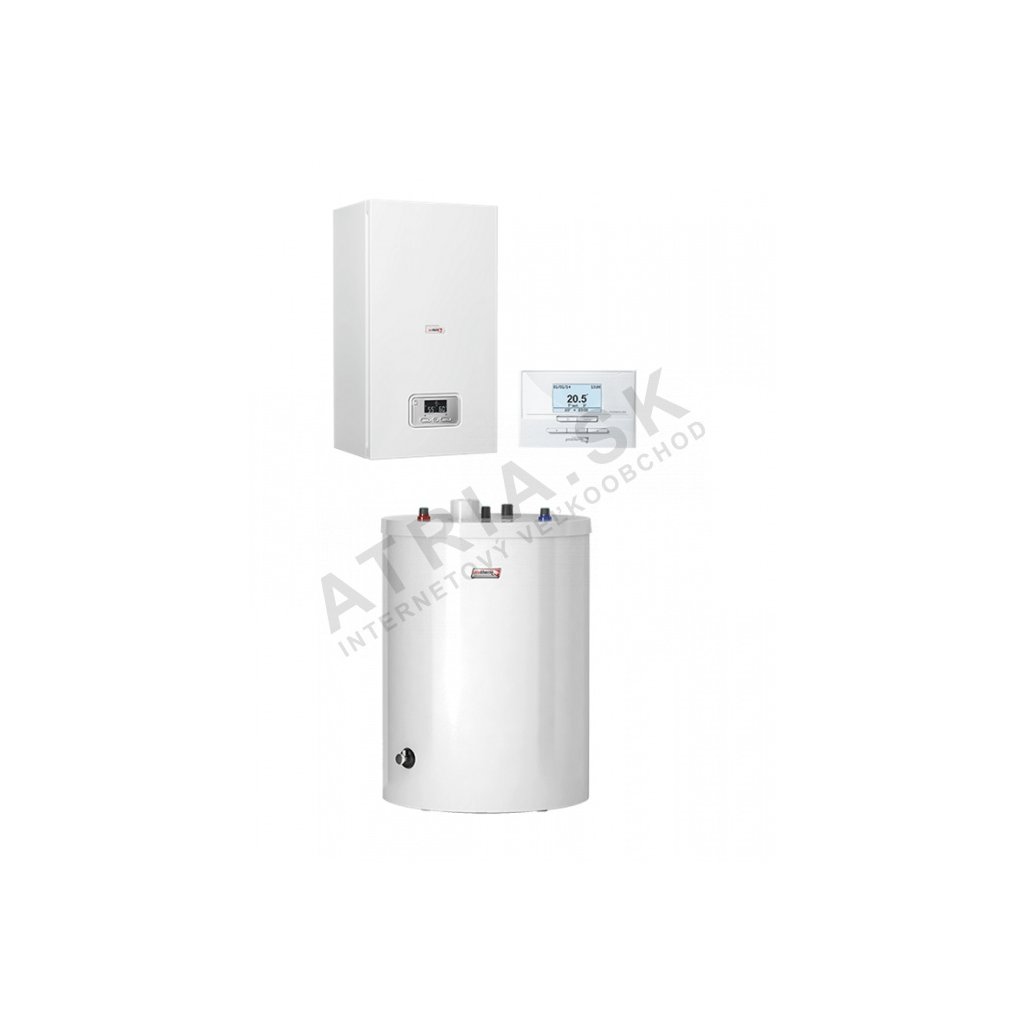

Protherm Ray 6K + FE 120 BM + Thermolink P
Kód: 0010019905Kapcsolódó termékek
Termék részletes leírása
+ Protherm Ray 6KE - elektromos kazán, HMV-készítés lehetőségével külső tárolóban
+ FE 120 BM - álló HMV-tároló, térfogat: 120 l
+ Thermolink P - helyiségi kommunikációs szabályozó
- fali elektromos kazán beépített eBUS busszal, fűtésre
- HMV-készítés lehetőségével külső tárolóban
- teljesítmény: 1,0 - 6 kW
| Ray 6KE | |
| Teljesítmény | 6 kW |
| Fűtőelemek száma és teljesítménye | 2 x 3 kW |
| Minimális teljesítményfokozat | 1 kW |
| Hatásfok | 99 % |
| A fűtővíz állítható hőmérséklet-tartománya | 25 - 85 °C |
| A HMV állítható hőmérséklet-tartománya | 35 - 70 °C * |
| Tágulási tartály | 8 l |
| Min/max. üzemi nyomás | 80 / 300 kPa |
| ErP osztály | D |
| Elektromos paraméterek | |
| Feszültség/frekvencia | 3 x 230 V/400 V, 50 Hz |
| Egyfázisú bekötés lehetősége | igen |
| Elektromos védettség | IP40 |
| A megszakító névleges árama | 10 A |
| Méretek | |
| Méretek (szélesség/magasság/mélység) | 410/740/310 mm |
| Tömeg víz nélkül | 24 kg |
- térfogat: 120 l
| FE 120 BM | |
| Energiaosztály a HMV-készítéshez | B |
| Használati víz térfogata | 117 l |
| Max. üzemi nyomás | 10 bar |
| Max. vízhőmérséklet | 85 °C |
| A fűtővíz max. bemeneti hőmérséklete | 110 °C |
| Fűtővíz csatlakozás | R 1" |
| Használati víz csatlakozás | R 3/4" |
| Cirkuláció csatlakozás | R 3/4" |
| Leeresztő szelep és dugó | G 1" |
| Hőteljesítmény | 21,4 kW |
| Órai átfolyás | 527 |
| Mennyiség 10 perc alatt | 163 l |
| Energiavesztés készenléti üzemmódban | 1 kWh/d |
| A hőcserélő fűtőfelülete | 0,7 m2 |
| Fűtővíz-tartalom a hőcserélőben | 4,8 l |
| Nyomásvesztés a hőcserélőben a fűtővíz max. fogyasztásánál | 17 mbar |
| Hőhordozó víz átfolyása | 1 400 l/h |
| Folyamatos HMV-teljesítmény 85/65°C fűtővíz-hőmérsékletnél | 21,4 kW |
| Folyamatos HMV-teljesítmény 85/65°C fűtővíz-hőmérsékletnél | 527 l/h |
| Teljesítmény jelleggörbe | 1,4 N |
| Méretek | |
| Magasság / Átmérő | 822 / 590 mm |
| Tömeg üzemi töltettel | 185 kg |
| Tömeg víz nélkül | 68 kg |
- Csökkenti a fűtési költségeket
- Folyamatos kazánszabályozás (eBus)
- Egyszerű kezelés, szöveges útmutatással a háttérvilágítású kijelzőn
- A HMV hőmérséklete heti programmal beállítható
- Automatikus időjárásfüggő (ekvitermikus) görbe választásának lehetősége
- Optimális fűtésindítás, hogy a kívánt hőmérséklet már az időszak elején elérhető legyen
- A cirkulációs szivattyú vezérlése heti programmal
- A rendszer fagyvédelme
- Az aktuális idő és a hét napjának, valamint a helyiség aktuális hőmérsékletének (esetleg a külső hőmérsékletnek) a megjelenítése
Paraméterek
| THERMOLINK P | |
| Típus | e-BUS |
| Program típusa (HMV és fűtővíz) | heti |
| Napi hőmérséklet-változtatások száma | 7 |
| A helyiség hőmérséklet-beállítási tartománya | 5 - 30 °C |
| Szabályozási jelleg | folyamatos |
| A HMV hőmérséklet-beállítási tartománya | 38 - 65 °C |
| Ekvitermikus görbék beállítása | igen |
| Automatikus fűtési görbe | igen |
| Nyaralási üzemmód | igen |
| A rendszer fagyvédelme | igen |
| Időkijelzés | igen |
| A cirkulációs szivattyú vezérlése | igen |
| Optimális indítás | igen |
| Lemerült elemek optikai jelzése | nem |
| Csatlakozás a kazánhoz | vezetékes |
Gyakori kérdések
- Hogyan válasszuk ki a PROTHERM elektromos kazán megfelelő teljesítményét? A gázkazánokhoz hasonlóan induljon ki a fűtött épület kiszámított hővesztéséből. Elektromos kazánoknál emellett kulcsfontosságú ellenőrizni, hogy ezt a ház (lakás) elektromos csatlakozásának kapacitása megengedi-e - a nagyobb teljesítmények (kb. 12 kW-tól felfelé) rendszerint háromfázisú, 400 V-os csatlakozást és a megfelelő méretű főkapcsolót igényelnek, amit a reviziós szakember vagy közvetlenül az áramszolgáltató igazol.
- Megéri az elektromos kazán a gázkazánnal vagy szilárd tüzelésű kazánnal szemben? Az elektromos kazán beszerzési ára a legalacsonyabb, és a szerelése a legegyszerűbb (nincs szükség füstgázelvezetésre, mivel semmit nem éget el), az áramfogyasztás üzemeltetési költsége azonban azonos hőmennyiség leadása mellett rendszerint magasabb, mint a gáz vagy a fa/szén esetében. Elsősorban ott ajánlott, ahol nincs elérhető gáz, kiegészítő/tartalék hőforrásként, vagy alacsony fogyasztású épületnél (jól szigetelt új építésű házak, nyaralók, lakások).
- Hogyan szabályozza a teljesítményt az elektromos kazán? A legtöbb modell fokozatosan kapcsolja be/ki az egyes fűtőelemeket (lépcsőzetesen), néhány modernebb modell folyamatosabb teljesítménymodulációt is lehetővé tesz - ez befolyásolja a fűtés egyenletességét és részben a kapcsolóelemek élettartamát is.
- Beszerelhetem saját magam ezt az elektromos kazánt? Az elektromos hálózatra történő bekötést, a reviziót és az üzembe helyezést kizárólag elektrotechnikai szakképesítéssel rendelkező személy végezheti, az érvényes STN 33 2000 szabvány és a kapcsolódó előírások szerint - saját kivitelezésű szerelés sem garanciális, sem biztonsági szempontból nem megengedett.
- Lehet ezzel az elektromos kazánnal melegvizet is készíteni? Sok modellnél igen, rendszerint egy külön melegvíz-tárolóval és egy átkapcsoló (3-utas) szeleppel kombinálva, amely a fűtési kör és a tároló melegítése között kapcsol - a pontos lehetőséget és a szükséges tartozékokat ehhez a konkrét modellhez a fenti műszaki paraméterek között találja, vagy forduljon ügyfélszolgálatunkhoz.
Kiegészítő paraméterek
| Kategória: | Protherm Raja/Ray tárolóval |
|---|---|
| Jótállás: | 2 év |
| Súly: | 93 kg |
-
Ray prospektus
-
Ray tervezési dokumentáció
-
Ray csatlakozási méretek
-
Ray használati útmutató
-
Tanúsítvány (958 kB)
-
Prospektus (990.5 kB)
-
Használati útmutató (662.5 kB)
-
Kazán csatlakozási méretei (480.6 kB)
