TIPA kerítés szerkezet 3 napelemhez 1365Wp

Termék részletes leírása

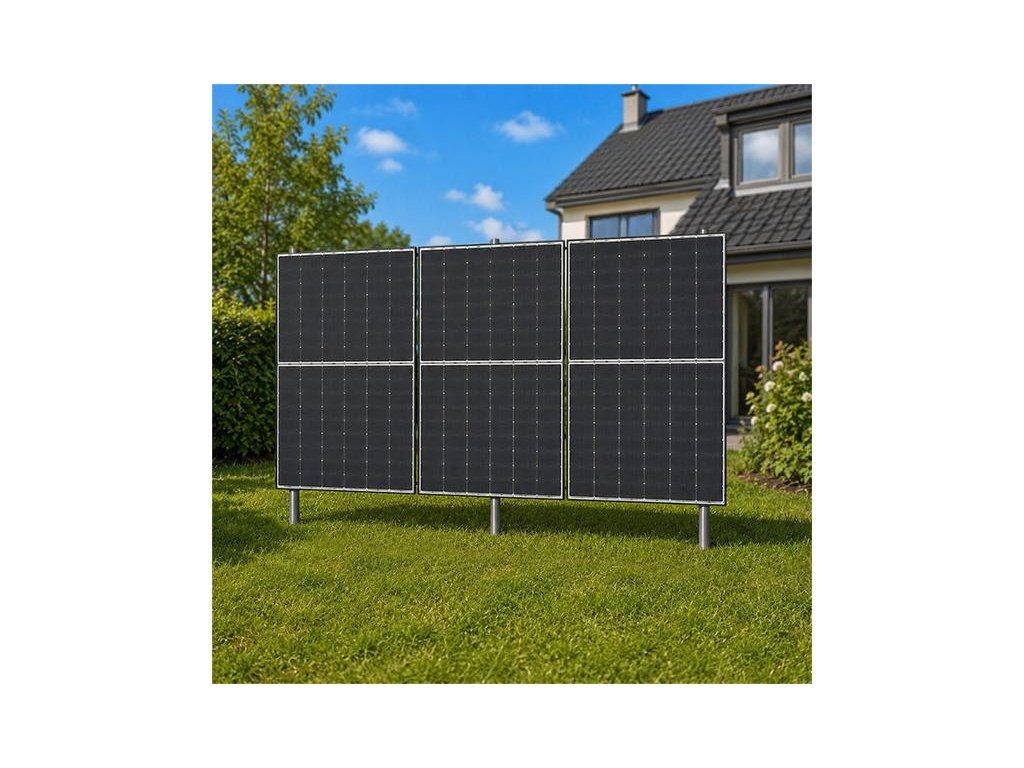

Napelemes kerítés szerkezet - fotovoltaikus kerítés (készlet 3 panelhez, 3,5 m hosszúság)
Szeretné a lehető legjobban kihasználni telkének területét, és elegáns kerítést kombinálni saját zöldenergia-termeléssel? Ez a komplett, 3,5 m hosszú napelemes kerítés szerelőkészlet innovatív és rendkívül esztétikus megoldást kínál a fotovoltaikus panelek függőleges elhelyezésére.
Ez a rendszer ideális megoldás a hagyományos kerítés modern helyettesítésére, magánszféra-védő elemként, vagy a meglévő beton és szilárd alapok hatékony kihasználására. Ezen felül a függőleges tájolásnak köszönhetően a panelek tökéletesen befogják az alacsonyan járó téli napot, és minimális teljesítménycsökkenést mutatnak hó vagy por miatt. Emellett a készletek egymással kombinálhatók és összekapcsolhatók opcionális tartozékok segítségével.
A rendszer legfőbb előnyei
Méretre szabott kialakítás: A készlet pontosan a 3482 mm teljes szerkezeti hosszra van optimalizálva, és 3 napelem helyezhető el benne.
Prémium minőségű anyag: a robusztus alumínium H-profilok rendkívüli tartósságot és az időjárás viszontagságaival szembeni ellenálló képességet biztosítanak.
Teljes mechanikai összeállítás: a készlet mindent tartalmaz, ami szükséges - a tartóprofiloktól, a végső és középső konzoloktól kezdve a földelő alátétekig és a szilárd horganyzott konzolokig, csavarokkal együtt, az oszlopokhoz való rögzítéshez.
Csúcskategóriás panelek is a részei: A készlet 3 db nagy teljesítményű, kettős üvegezésű Trina Solar 455 W (Vertex S+ Dual Glass N-Type) panelt tartalmaz, amelyek ideális választást jelentenek függőleges telepítésekhez.
A csomag tartalma és műszaki adatok
A szerkezet teljes hossza: 3482 mm
A szerkezet teljes magassága: 1762 mm
Egy panel szélessége: 1174 mm
Trina Solar 455 W napelem: 3 db
Alumínium szerelő H-profil 40x40 mm: 2 db (3,60 m hosszú)
Ezüst színű (30 mm) végkonzol + profil műanyag záróelemek: 4 db
Univerzális ezüst színű középső tartókar: 4 db
Horganyzott C-profil pánt az oszlophoz rögzítéshez: 6 db
Rögzítőelemek a tartókarokhoz: teljes készlet (M8 imbuszcsavarok, anyák, alátétek)
Rögzítőanyag a kengyelekhez: Teljes készlet (M10x80 csavarok, anyák, alátétek)
Földelő alátétek a napelemekhez: 4 db
Szerkezeti részletek
Rések és túlnyúlások: A szerkezet biztonságosan lehetővé teszi a 20 mm-es túlnyúlást a külső végeken, valamint 20 mm-es rést az egyes panelek között a hőtágulás és a panelek biztonságos rögzítése érdekében a tartókban.
Opcionális tartozékok (külön megvásárolhatók)
Annak érdekében, hogy a telepítés az Ön telkén a lehető legegyszerűbb legyen, az alapzat típusától függően kiválaszthatja a készlet optimális rögzítési módját:
Talajba rögzítés lehetősége:
Robusztus, 3 m hosszú acél oszlop (átmérő 48 mm, falvastagság 2 mm) - ehhez a készlethez 3 db 14560987 szükséges.
Kész szilárd alapzathoz (pl. betonfalhoz) történő csavarozás lehetősége:
2,0 m hosszú acél oszlop (átmérő 48 mm, falvastagság 2 mm) - ehhez a készlethez 3 db 14560870 szükséges.
Szilárd oszloprögzítő talp, 48 mm átmérővel, rögzítőcsavarok vagy vegyi horgony számára kialakított talapzattal - ehhez a készlethez 3 db 14561230 szükséges.
Kerítésvezeték hosszabbításához szükséges anyag:
Ha hosszabb, több készletből álló, összefüggő kerítést tervez építeni, vásároljon 40x40 mm-es szerelőprofil összekötőket, a hozzájuk tartozó M10 csavarokkal és karimás anyákkal együtt, amelyek lehetővé teszik az alumínium profilok szilárd és tengelyirányú összekapcsolását - egy hosszabbításhoz 2x 14562274, 4x 1462218 és 4x 14562147 szükséges.
Fontos figyelmeztetés: A szerkezet biztonsága és a szélterhelés melletti stabilitása érdekében ennél a 3,5 m-es készletnél feltétlenül tartsa be az előírt távolságokat, és telepítse azt 3 db tartóoszlopra.
