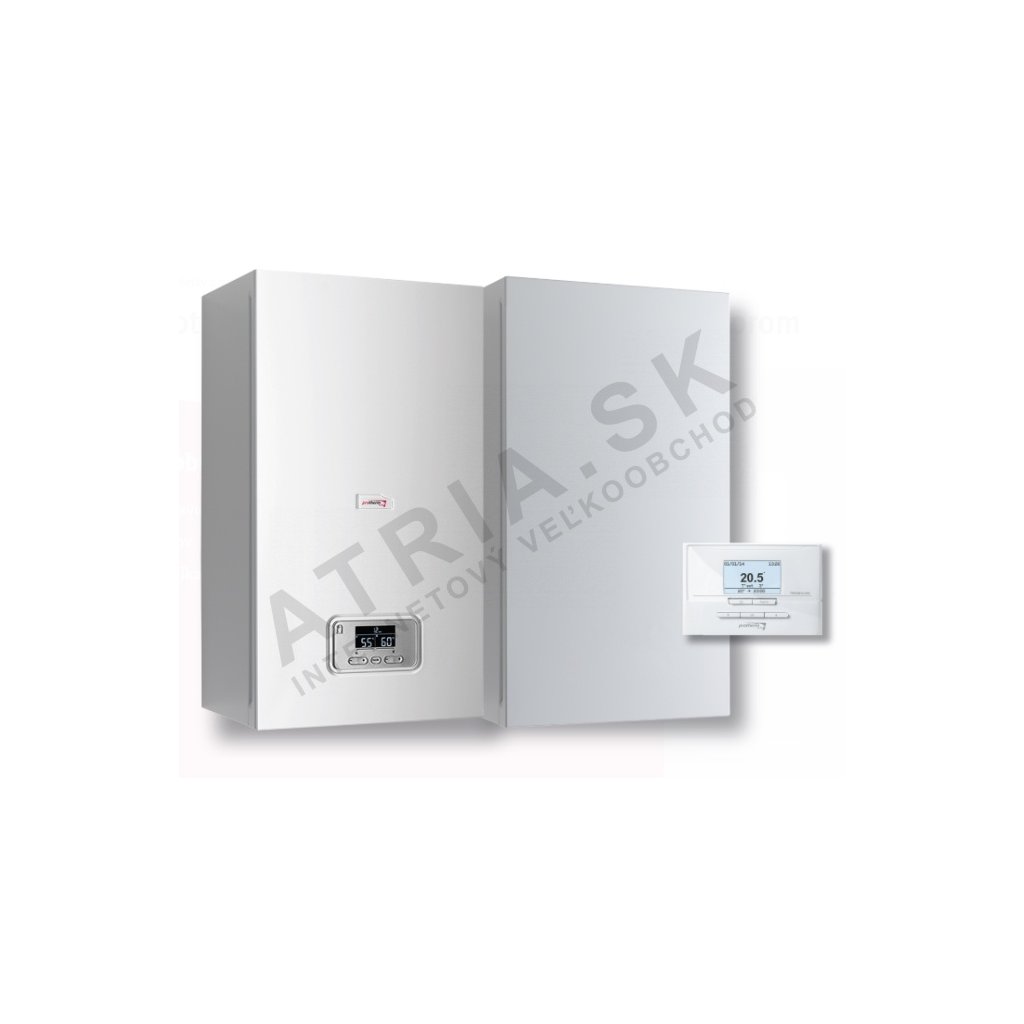

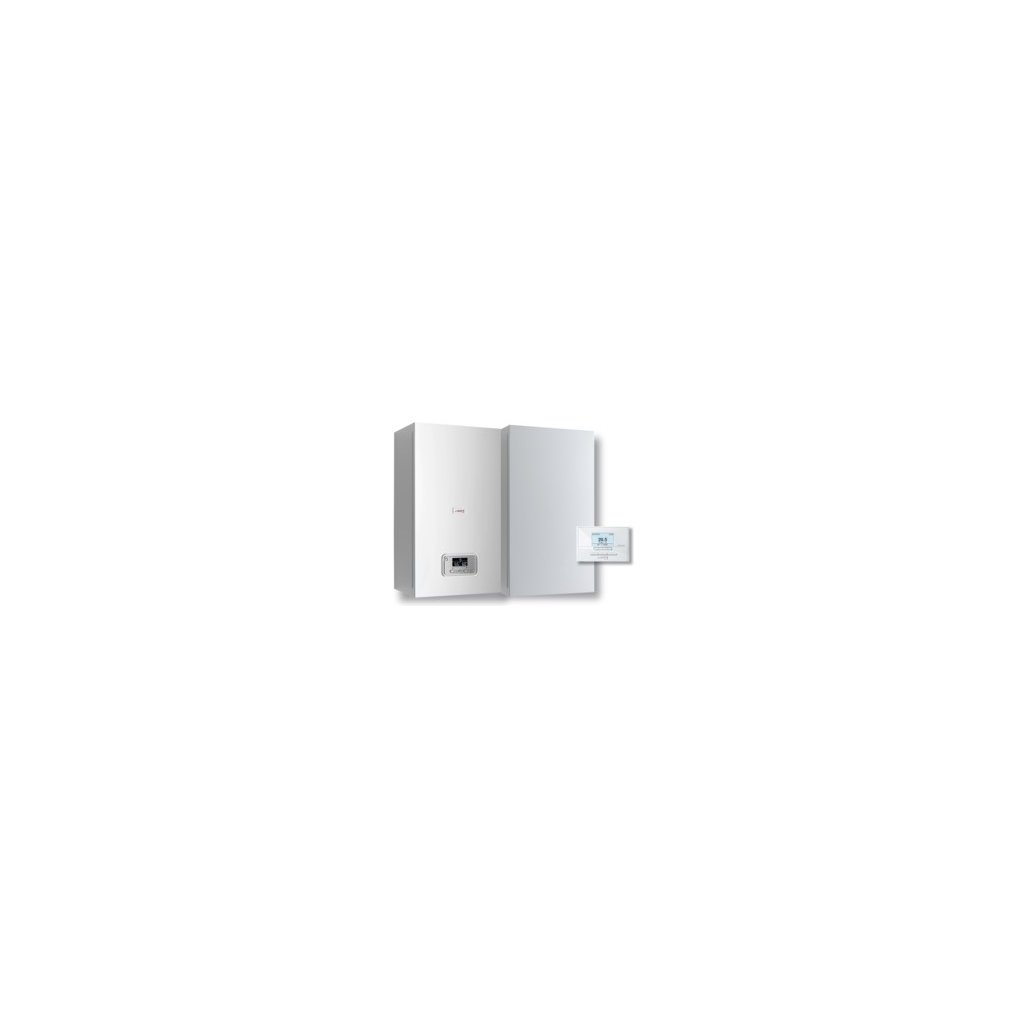

Protherm Ray 14KE + VEQ 75 + Thermolink P
Kód: 0010039198Kapcsolódó termékek
Termék részletes leírása

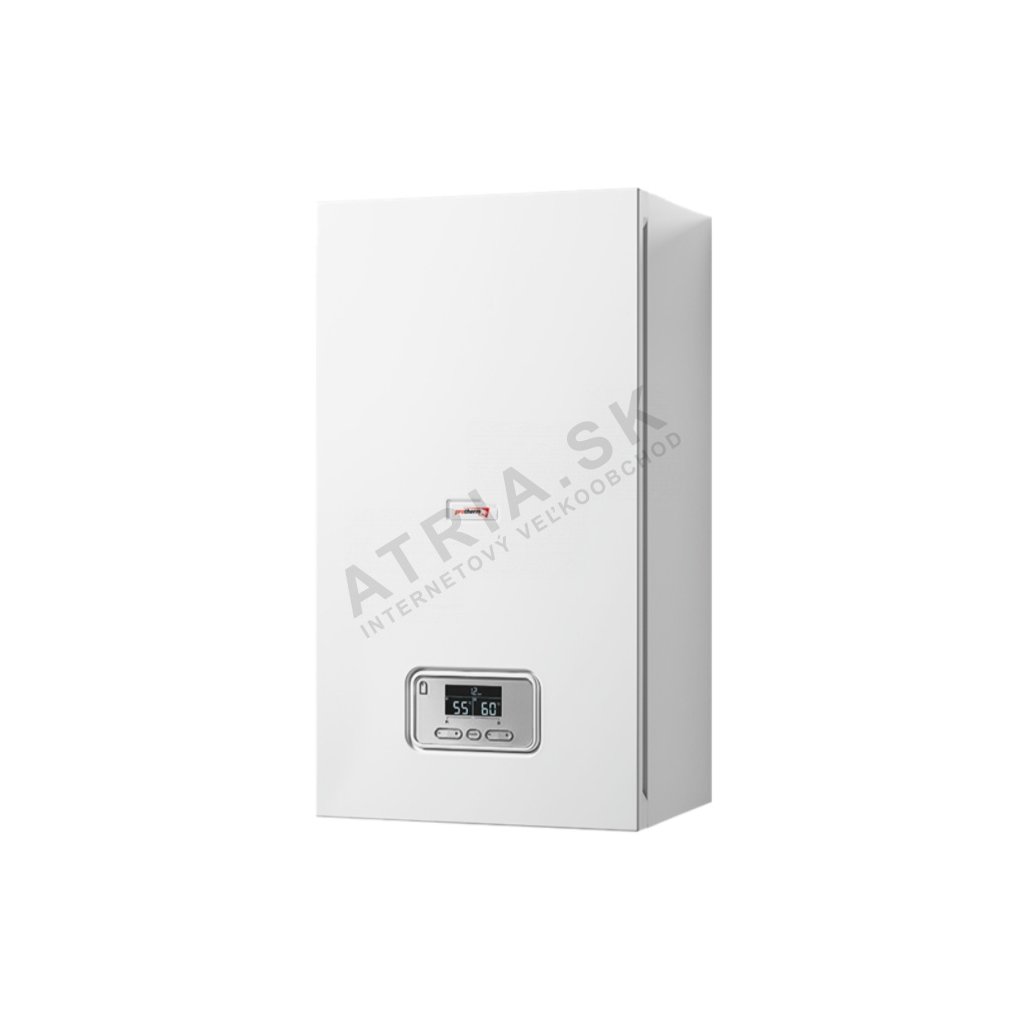

+ Protherm Ray 14KE - elektromos kazán, HMV előkészítés lehetőségével külső tárolóban
+ VEQ 75 B - álló / függesztett HMV tároló, térfogat: 68 l
+ Thermolink P - szobai kommunikációs szabályozó
- függesztett elektromos elektrokazán beépített eBUS busszal, fűtéshez
- HMV előkészítés lehetőségével külső tárolóban
- teljesítmény: 2,3 - 14 kW
| Ray 14KE | |
| Teljesítmény | 14 kW |
| Fűtőtestek száma és teljesítménye | 2 x 7 kW |
| Minimális teljesítményfokozat | 2,3 kW |
| Hatásfok | 99 % |
| Beállítható fűtővíz hőmérséklet-tartomány | 25 - 85 °C |
| Beállítható HMV hőmérséklet-tartomány | 35 - 70 °C * |
| Tágulási tartály | 8 l |
| Min/max. üzemi nyomás | 80 / 300 kPa |
| ErP osztály | D |
| Elektromos paraméterek | |
| Feszültség/frekvencia | 3 x 230 V/400 V, 50 Hz |
| 1 fázisú bekötés lehetősége | - |
| Elektromos védettség | IP40 |
| Megszakító névleges árama | 25 A |
| Méretek | |
| Méretek (szélesség/magasság/mélység) | 410/740/310 mm |
| Tömeg víz nélkül | 25 kg |

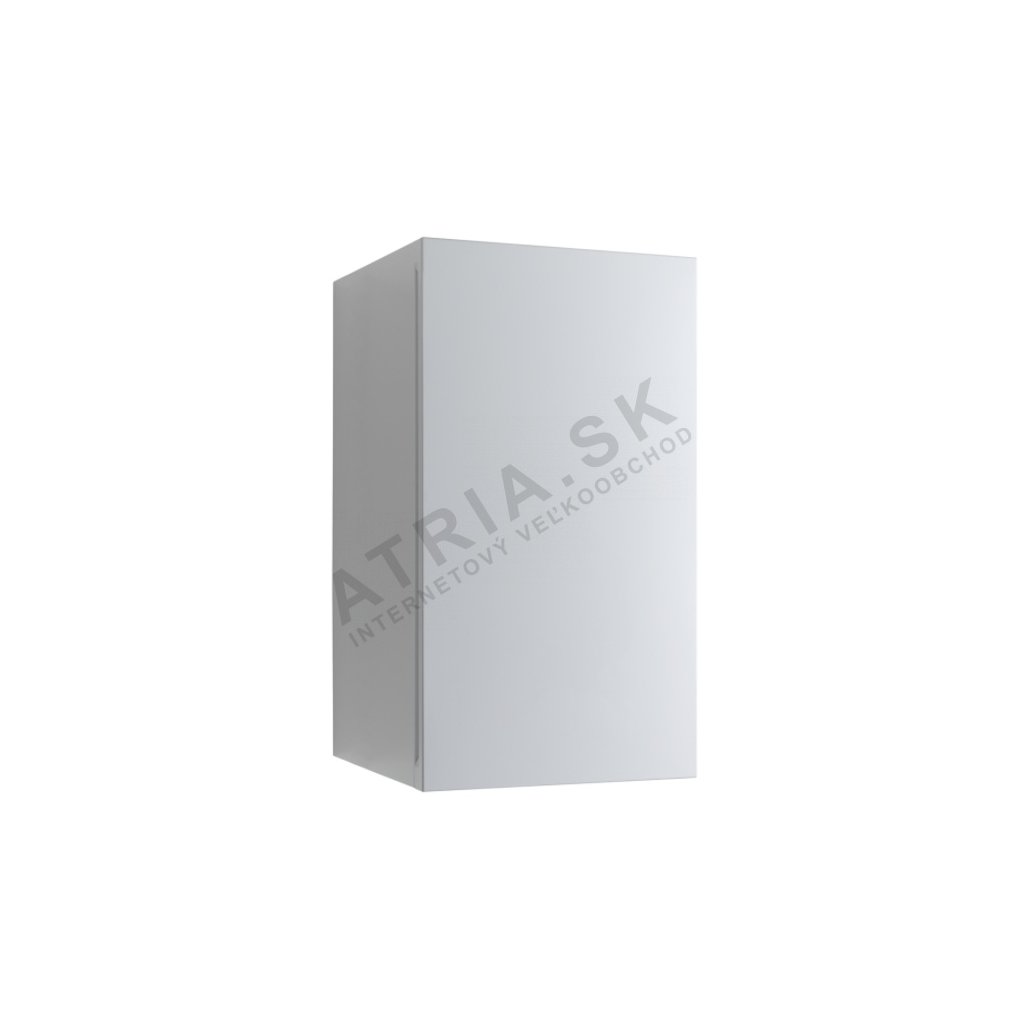

- álló / függesztett HMV tároló
- térfogat: 68 l
- Közvetett fűtésű, külső melegvíz-tároló 68 literes térfogattal
- Protherm függesztett vagy álló kazánból álló rendszerbe való bekötésre tervezve
- Elhelyezés rugalmassága – balra, jobbra vagy a kazán alá, álló tárolóként
- A tároló belső tartálya acél, zománcozott, magnéziumos védőanóddal
- A tárolóban lévő víz maximális hőmérséklete 85 °C
- A magas kilépő hőmérsékletnek és a rövid felfűtési időnek köszönhetően elegendő kevert meleg vizet (40°C) tud biztosítani igényes felhasználók számára is
- Víz felmelegítésénél 10°C-ról 60°C-ra a kazán megnövelt teljesítményének (30kW) kihasználásával a felfűtési idő mindössze 12 perc
- A HMV felfűtés energiahatékonysági osztálya (A+ - F) „B”
| VEQ 75 B | |
| Tároló térfogata | 68 l |
| Méretek szé/ma/mé | 440/740/440 mm |
| Tömeg (víz nélkül) | 52 kg |
| Tömeg (üzemi) | 125 kg |
| Belső tartály | Acél, zománcozott, magnéziumos védőanóddal |
| Maximális HMV hőmérséklet | 85 °C |
| Maximális HMV nyomás | 1 MPa (10 bar) |
| Fűtővíz csatlakozás | R 3/4“ |
| Meleg víz csatlakozás | R 3/4“ |
| Energiaveszteség készenléti üzemmódban | 0,8 KWh/24óra |
| Meleg víz kimeneti teljesítménye (65 °C tárolóhőmérséklet, 25 kW hőforrás) | 133 l/10 perc |
| Felfűtési idő 10-ről 60 °C-ra/max. 30 kW | 12 perc |
| Energiahatékonysági osztály | B |

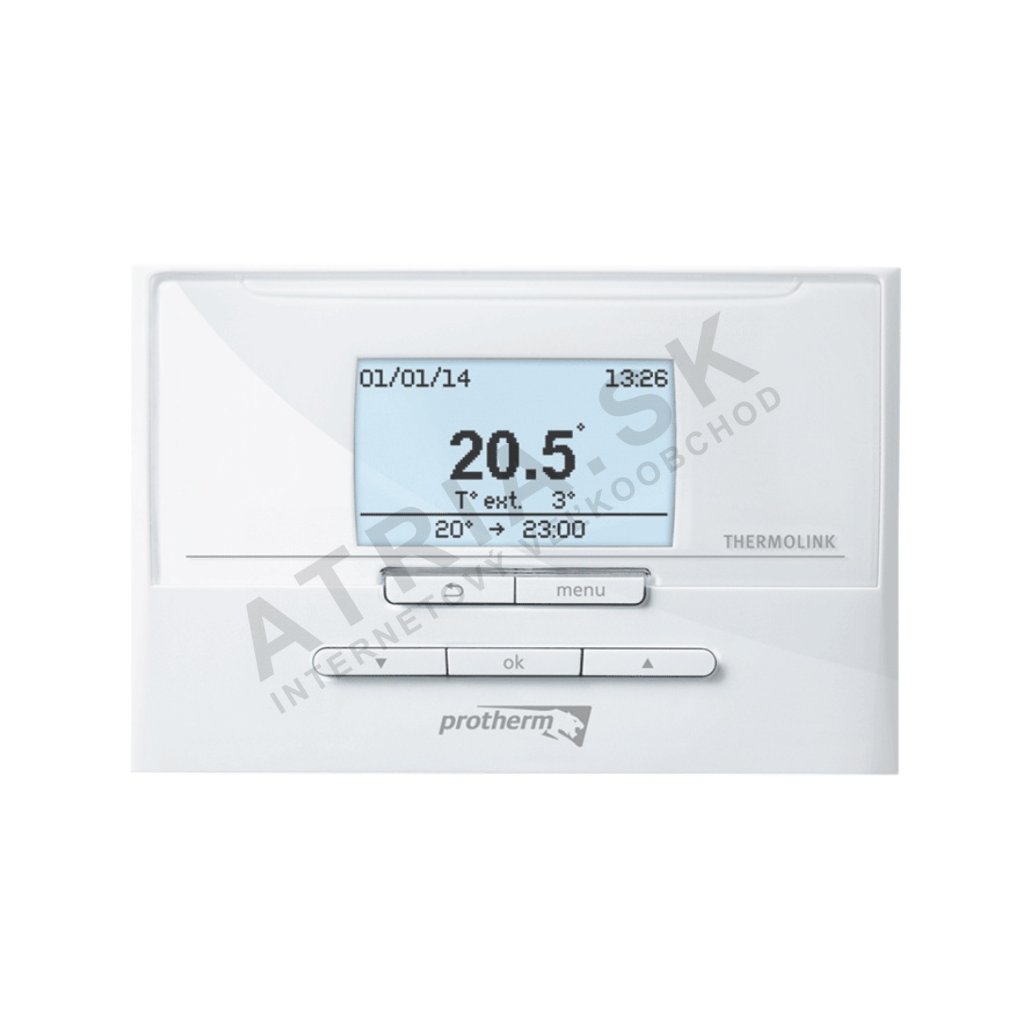

- Csökkenti a fűtési költségeket
- Folyamatos kazánszabályozás (eBus)
- Egyszerű kezelés, szöveges útmutatással a háttérvilágítású kijelzőn
- HMV hőmérséklet beállításának lehetősége heti programmal
- Automatikus ekvitermikus görbe kiválasztásának lehetősége
- Optimális fűtésindítás a kívánt hőmérséklet eléréséhez már az időszak elején
- Keringtető szivattyú vezérlése heti programmal
- A rendszer fagyvédelme
- Az aktuális idő és hét napjának, valamint az aktuális szobahőmérséklet (esetleg külső hőmérséklet) megjelenítése
Paraméterek
| THERMOLINK P | |
| Típus | e-BUS |
| Program típusa (HMV és fűtővíz) | heti |
| Hőmérséklet-változtatások száma naponta | 7 |
| Szobahőmérséklet beállítási tartománya | 5 - 30 °C |
| Szabályozási jelleg | folyamatos |
| HMV hőmérséklet beállítási tartománya | 38 - 65 °C |
| Ekvitermikus görbék beállítása | igen |
| Automatikus fűtési görbe | igen |
| Nyaralási üzemmód | igen |
| A rendszer fagyvédelme | igen |
| Idő megjelenítése | igen |
| Keringtető szivattyú vezérlése | igen |
| Optimális indítás | igen |
| Lemerült elem optikai jelzése | nem |
| Csatlakozás a kazánhoz | vezetékes |
Gyakori kérdések
- Hogyan válasszam ki a megfelelő teljesítményű PROTHERM elektrokazánt? A gázkazánokhoz hasonlóan a fűtött épület kiszámított hőveszteségéből induljon ki. Elektrokazánoknál emellett kulcsfontosságú ellenőrizni, hogy a ház (lakás) elektromos csatlakozásának kapacitása ezt lehetővé teszi-e - a nagyobb teljesítmények (kb. 12 kW felett) általában háromfázisú, 400 V-os bekötést és ennek megfelelő méretű fő megszakítót igényelnek, amit a revíziós technikus vagy közvetlenül az áramszolgáltató tud megerősíteni.
- Megéri az elektrokazán a gázkazánhoz vagy szilárd tüzelésű kazánhoz képest? Az elektrokazán rendelkezik a legalacsonyabb beszerzési árral és a legegyszerűbb szereléssel (nincs szükség füstgázelvezetésre, mivel semmit nem éget el), az áram üzemeltetési költsége azonban általában magasabb, mint a gáz vagy a fa/szén esetében, azonos mennyiségű leadott hő mellett. Elsősorban ott ajánlott, ahol nincs elérhető gáz, kiegészítő/tartalék hőforrásként, vagy alacsony fogyasztású épületeknél (jól szigetelt új építésű házak, nyaralók, lakások).
- Hogyan szabályozza a teljesítményt az elektrokazán? A legtöbb modell fokozatosan kapcsolja be/ki az egyes fűtőelemeket (lépcsőzetesen), néhány modernebb modell folyamatosabb teljesítmény-modulációt is lehetővé tesz - ez befolyásolja a fűtés egyenletességét és részben a kapcsolóelemek élettartamát is.
- Felszerelhetem magam ezt az elektrokazánt? Az elektromos hálózatra való bekötést, a revíziót és az üzembe helyezést az érvényes STN 33 2000 szabvánnyal és a kapcsolódó előírásokkal összhangban elektrotechnikai képesítéssel rendelkező személynek kell elvégeznie - az önálló szerelés sem garanciális, sem biztonsági szempontból nem megengedett.
- Lehet ezzel az elektrokazánnal meleg vizet is melegíteni? Sok modellnél igen, általában külön melegvíz-tárolóval és átkapcsoló (3-utas) szeleppel kombinálva, amely a fűtési kör és a tároló felmelegítése között kapcsol - a pontos lehetőséget és a szükséges tartozékokat ehhez a konkrét modellhez a fenti műszaki paraméterekben találja, vagy forduljon ügyfélszolgálatunkhoz.
Kiegészítő paraméterek
| Kategória: | Protherm Raja/Ray tárolóval |
|---|---|
| Jótállás: | 2 év |
| Súly: | 53 kg |
| A tárolóban lévő víz maximális hőmérséklete: | 85 °C |
| Vízmelegítés forrásból: | 10°C |
-
Ray prospektus
-
Ray tervezési dokumentáció
-
Ray csatlakozási méretek
-
Ray kezelési útmutató
-
Tanúsítvány (958 kB)
-
Prospektus (990.5 kB)
-
Kezelési útmutató (840 kB)
-
A kazán csatlakozási méretei (646.3 kB)
-
Megfelelőségi nyilatkozat (171.2 kB)
-
Prospektus (308.1 kB)
-
Rövid útmutató (314.5 kB)
