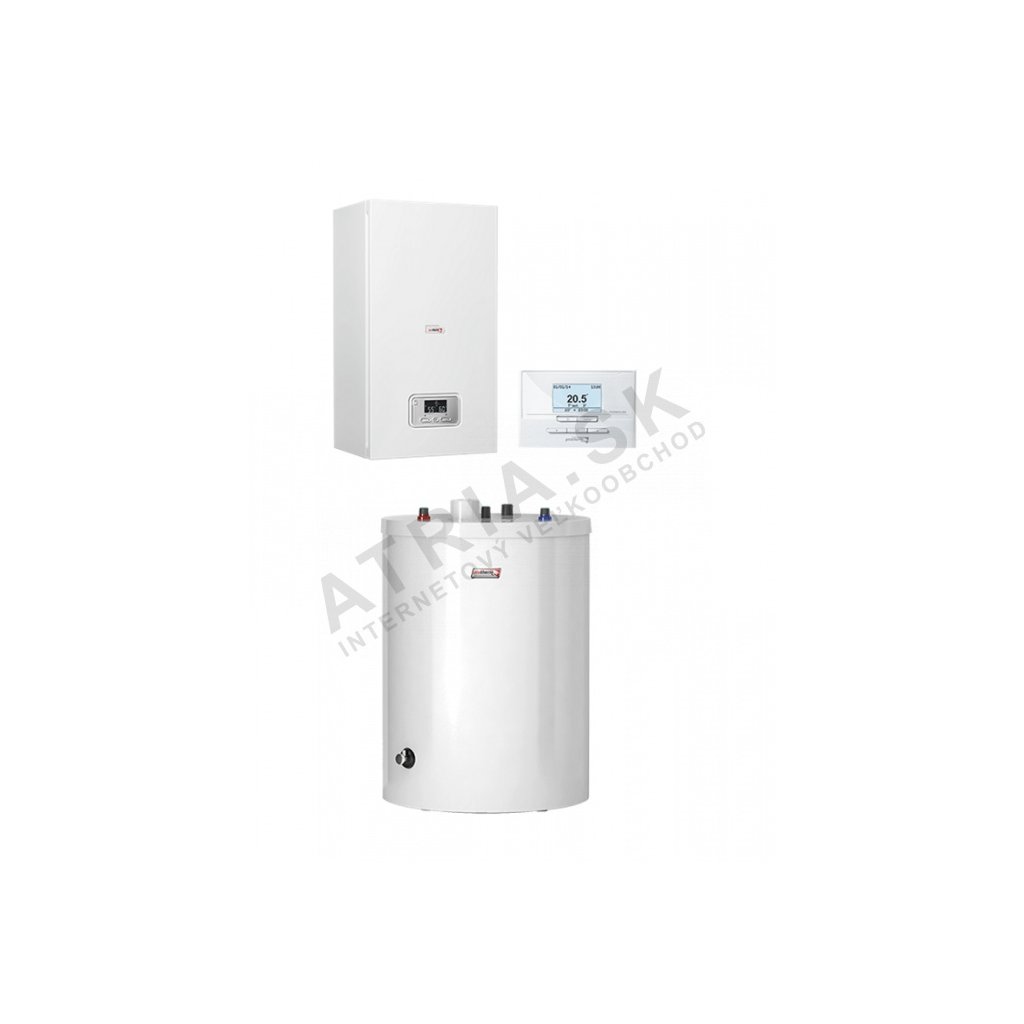

Protherm Ray 9K + FE 120 BM + Thermolink P
Kód: 0010019906Kapcsolódó termékek
Termék részletes leírása

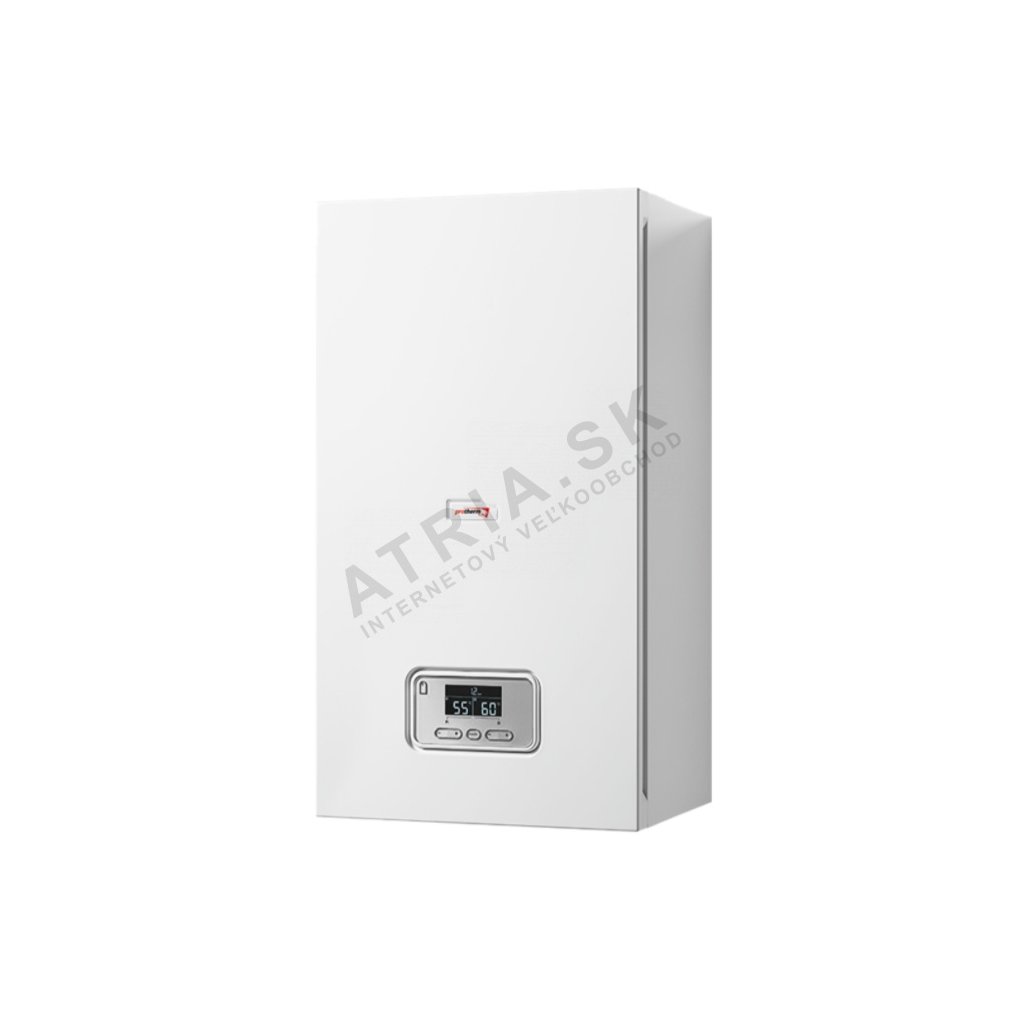

+ Protherm Ray 9KE - elektromos kazán HMV előkészítés lehetőségével külső tartályban

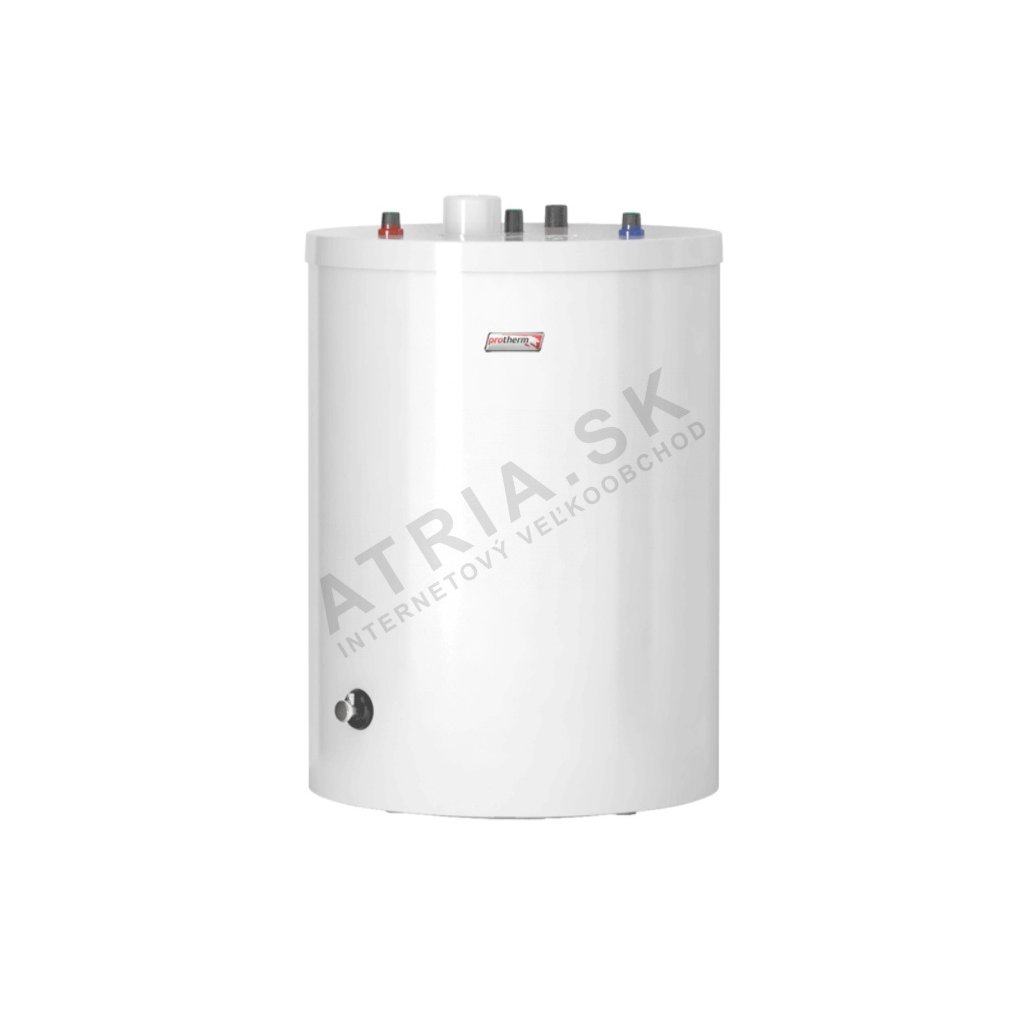

+ FE 120 BM - álló HMV tartály, űrtartalom: 120 l
+ Thermolink P - szobai kommunikációs szabályozó
- fali elektromos kazán beépített eBUS busszal fűtésre
- HMV előkészítés lehetőségével külső tartályban
- teljesítmény: 1,0 - 9 kW
| Ray 9KE | |
| Teljesítmény | 9 kW |
| Fűtőelemek száma és teljesítménye | 3 + 6 kW |
| Minimális teljesítményfokozat | 1 kW |
| Hatásfok | 99 % |
| A fűtővíz beállítható hőmérséklet-tartománya | 25 - 85 °C |
| A HMV beállítható hőmérséklet-tartománya | 35 - 70 °C * |
| Tágulási tartály | 8 l |
| Min/max. üzemi nyomás | 80 / 300 kPa |
| ErP osztály | D |
| Elektromos paraméterek | |
| Feszültség/frekvencia | 3 x 230 V/400 V, 50 Hz |
| 1 fázisú csatlakoztatás lehetősége | - |
| Elektromos védettség | IP40 |
| A megszakító névleges árama | 16 A |
| Méretek | |
| Méretek (szélesség/magasság/mélység) | 410/740/310 mm |
| Tömeg víz nélkül | 24 kg |
- űrtartalom: 120 l
| FE 120 BM | |
| Energiaosztály a HMV előkészítéshez | B |
| Használati víz térfogata | 117 l |
| Max. üzemi nyomás | 10 bar |
| Max. víz hőmérséklet | 85 °C |
| A fűtővíz belépő max. hőmérséklete | 110 °C |
| Fűtővíz csatlakozás | R 1" |
| Használati víz csatlakozás | R 3/4" |
| Cirkulációs csatlakozás | R 3/4" |
| Leeresztő szelep és dugó | G 1" |
| Hőteljesítmény | 21,4 kW |
| Óránkénti átfolyás | 527 |
| Mennyiség 10 perc alatt | 163 l |
| Energiaveszteség készenléti üzemmódban | 1 kWh/d |
| A hőcserélő fűtőfelülete | 0,7 m2 |
| Fűtővíz-tartalom a hőcserélőben | 4,8 l |
| Nyomásveszteség a hőcserélőben max. fűtővízfogyasztásnál | 17 mbar |
| A hőhordozó víz átfolyása | 1 400 l/h |
| Folyamatos HMV-teljesítmény 85/65°C fűtővíz-hőmérséklettnél | 21,4 kW |
| Folyamatos HMV-teljesítmény 85/65°C fűtővíz-hőmérséklettnél | 527 l/h |
| Teljesítményjelleg | 1,4 N |
| Méretek | |
| Magasság / Átmérő | 822 / 590 mm |
| Tömeg üzemi töltettel | 185 kg |
| Tömeg víz nélkül | 68 kg |
- Csökkenti a fűtési költségeket
- A kazán folyamatos szabályozása (eBus)
- Egyszerű kezelés szöveges útmutatással a háttérvilágításos kijelzőn
- A HMV hőmérsékletének beállítási lehetősége heti programmal
- Automatikus ekvitermikus görbe kiválasztásának lehetősége
- Optimális fűtésindítás a kívánt hőmérséklet eléréséhez már az időszak elején
- A cirkulációs sziváttyú vezérlése heti programmal
- A rendszer fagyvédelme
- Az aktuális idő és a hét napjának, valamint a helyiség aktuális hőmérsékletének (illetve a külső hőmérsékletnek) kijelzése
Paraméterek
| THERMOLINK P | |
| Típus | e-BUS |
| Programtípus (HMV és fűtővíz) | heti |
| Napi hőmérséklet-változtatások száma | 7 |
| A helyiség hőmérséklet-beállítási tartománya | 5 - 30 °C |
| Szabályozási jelleg | folyamatos |
| A HMV hőmérséklet-beállítási tartománya | 38 - 65 °C |
| Ekvitermikus görbék beállítása | igen |
| Automatikus fűtési görbe | igen |
| Nyaralási üzemmód | igen |
| A rendszer fagyvédelme | igen |
| Időkijelzés | igen |
| A cirkulációs sziváttyú vezérlése | igen |
| Optimális indítás | igen |
| Lemerült elemek optikai jelzése | nem |
| Csatlakozás a kazánhoz | vezetékes |
Gyakori kérdések
- Hogyan válasszam ki a megfelelő teljesítményű PROTHERM elektromos kazánt? A gázkazánokhoz hasonlóan induljon ki a fűtött épület kiszámított hőveszteségéből. Elektromos kazánoknál emellett kulcsfontosságú ellenőrizni, hogy ezt lehetővé teszi-e a ház (lakás) elektromos csatlakozásának kapacitása - a magasabb teljesítmények (kb. 12 kW-tól felfelé) általában háromfázisú 400 V-os csatlakozást és megfelelő méretű főkapcsolót igényelnek, amit a revíziós technikus vagy közvetlenül az áramszolgáltató tud megerősíteni.
- Megéri az elektromos kazán a gáz- vagy szilárd tüzelésű kazánnal szemben? Az elektromos kazánnak a legalacsonyabb a beszerzési ára és a legegyszerűbb a szerelése (nincs szükség füstgázelvezetésre, mivel nem éget el semmit), az üzemeltetési költségek azonban az elektromos áram esetében jellemzően magasabbak, mint a gáznál vagy a fánál/szénnél azonos mennyiségű leadott hő mellett. Elsősorban ott alkalmas, ahol nincs elérhető gáz, kiegészítő/tartalék hőforrásként, vagy alacsony fogyasztású épületeknél (jól szigetelt új építésű házak, nyaralók, lakások).
- Hogyan szabályozza a teljesítményt az elektromos kazán? A legtöbb modell fokozatosan kapcsolja be/ki az egyes fűtőelemeket (lépcsőzetesen), néhány modernebb modell folyamatosabb teljesítmény-modulációt is lehetővé tesz - ez befolyásolja a fűtés egyenletességét és részben a kapcsolóelemek élettartamát is.
- Felszerelhetem magam ezt az elektromos kazánt? Az elektromos hálózatra csatlakoztatást, a revíziót és az üzembe helyezést csak elektrotechnikai képesítéssel rendelkező személy végezheti a hatályos STN 33 2000 szabvánnyal és a kapcsolódó előírásokkal összhangban - az önálló szerelés sem a garancia, sem a biztonság szempontjából nem megengedett.
- Melegíthető ezzel az elektromos kazánnal a használati melegvíz is? Sok modellnél igen, jellemzően külön melegvíz-tartállyal és átkapcsoló (3-utas) szeleppel kombinálva, amely a fűtési kör és a tartály melegítése között kapcsol - a pontos lehetőséget és a szükséges tartozékokat a fenti műszaki paraméterekben találja, vagy kérje ügyfélszolgálatunk tanácsát.
Kiegészítő paraméterek
| Kategória: | Protherm Raja/Ray tárolóval |
|---|---|
| Jótállás: | 2 év |
| Súly: | 93 kg |
-
