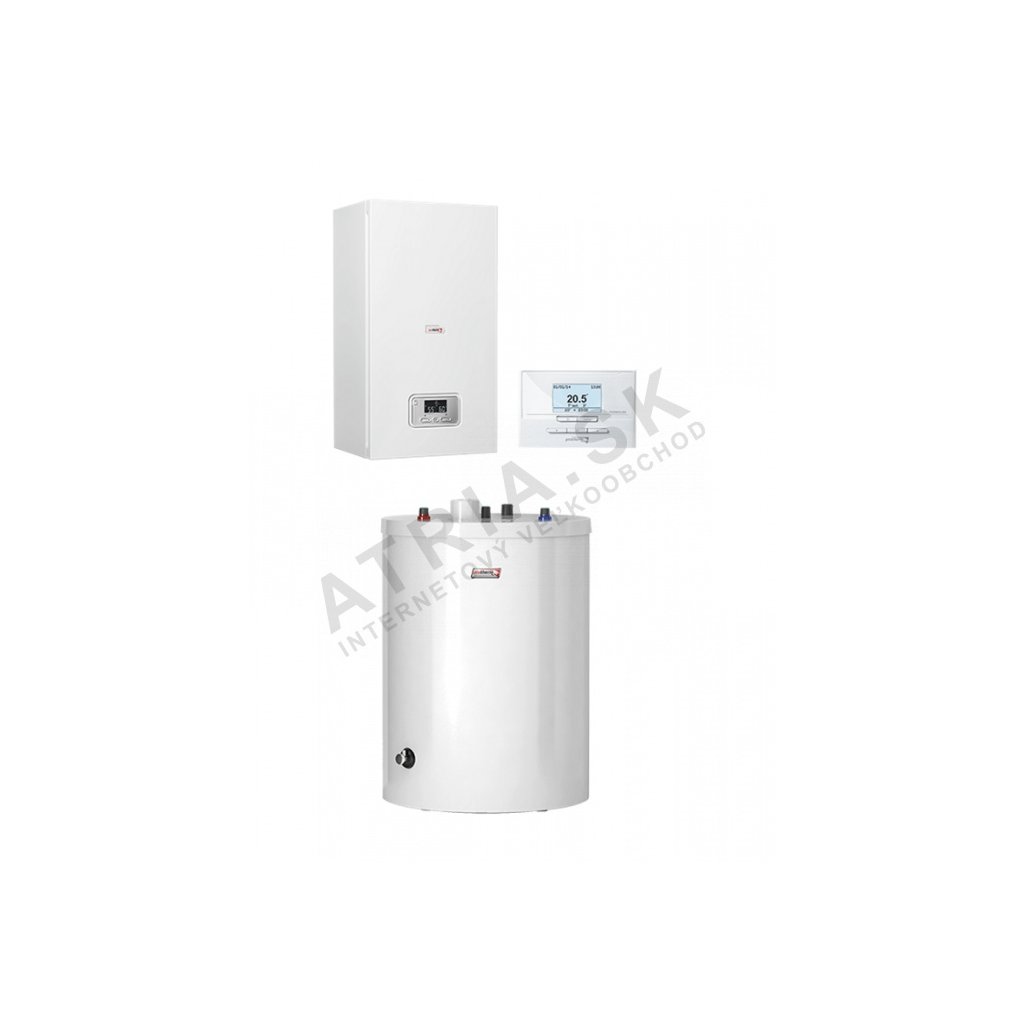

Protherm Ray 18K + FE 120 BM + Thermolink P
Kód: 0010019909Kapcsolódó termékek
Termék részletes leírása

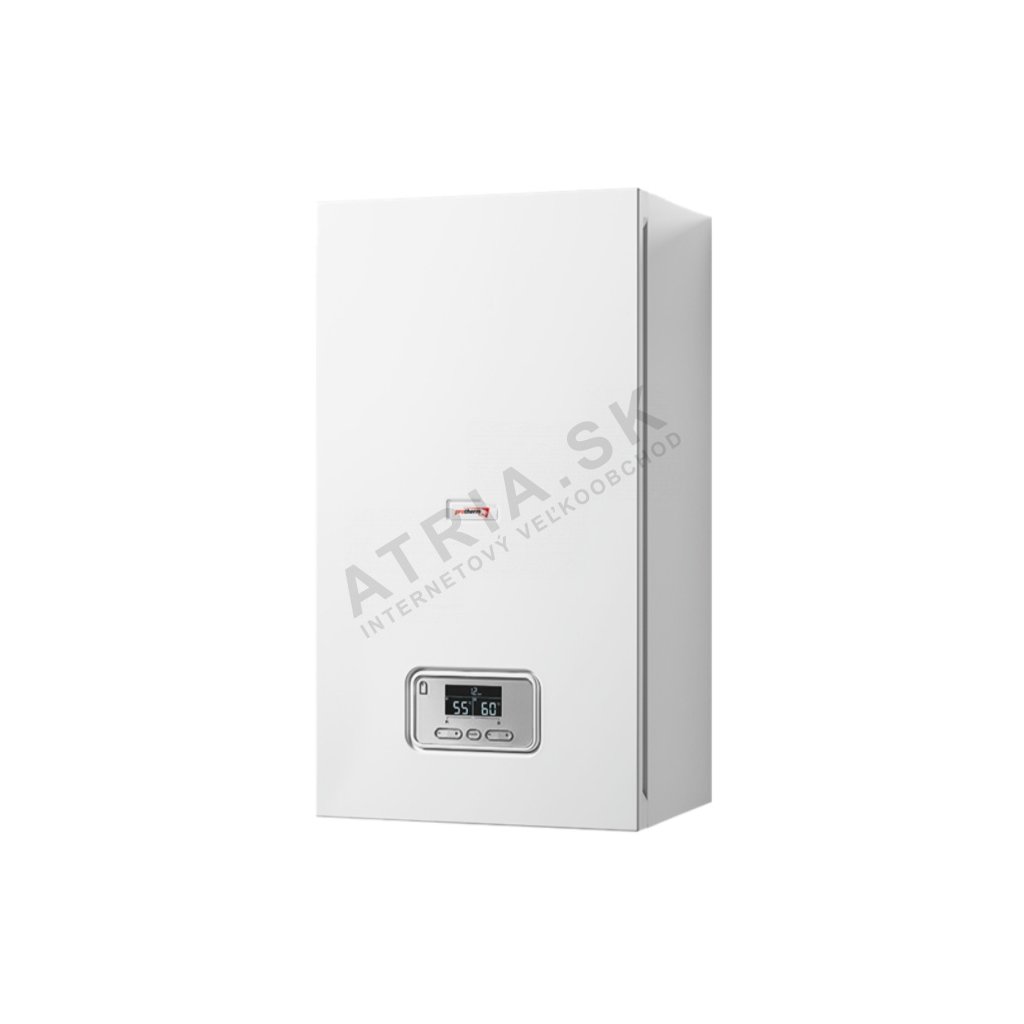

+ Protherm Ray 18KE - elektromos kazán, HMV előkészítés lehetőségével külső tárolóban

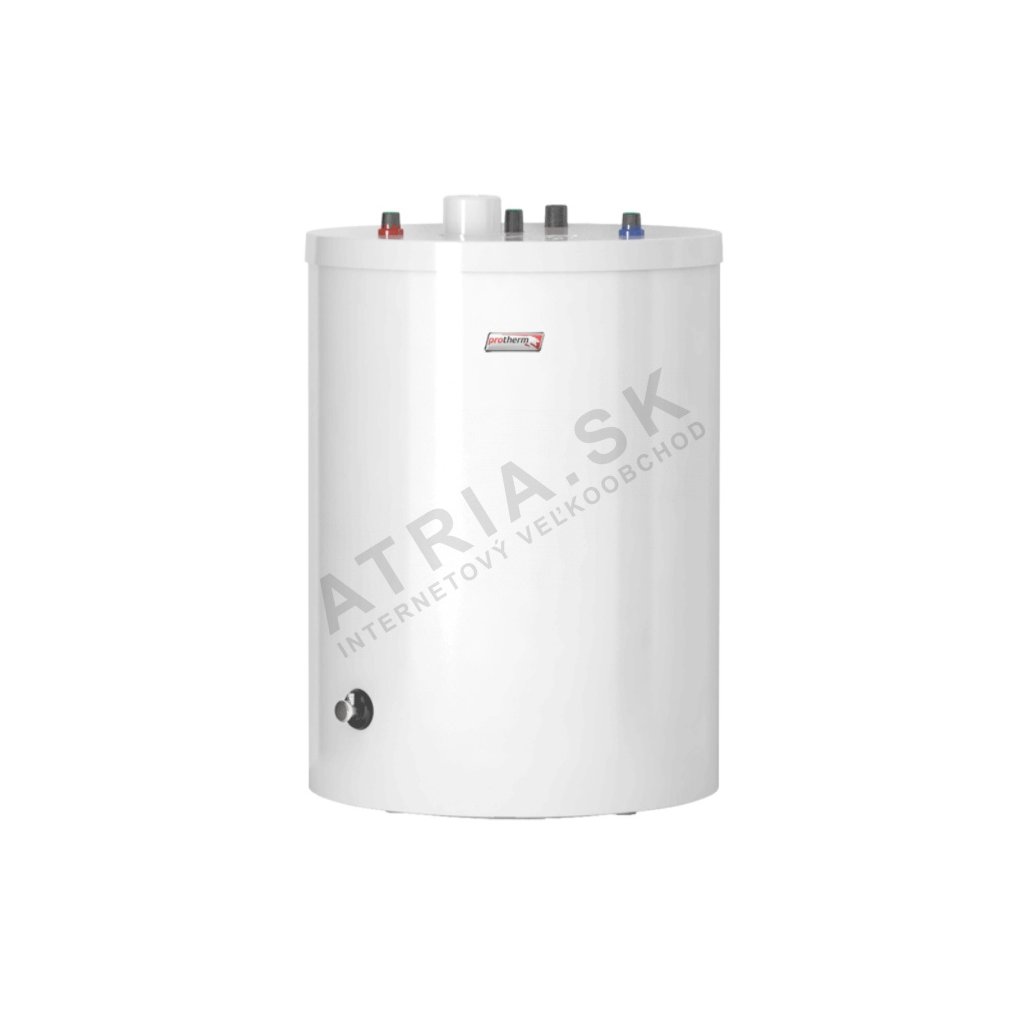

+ FE 120 BM - álló HMV tároló, űrtartalom: 120 l

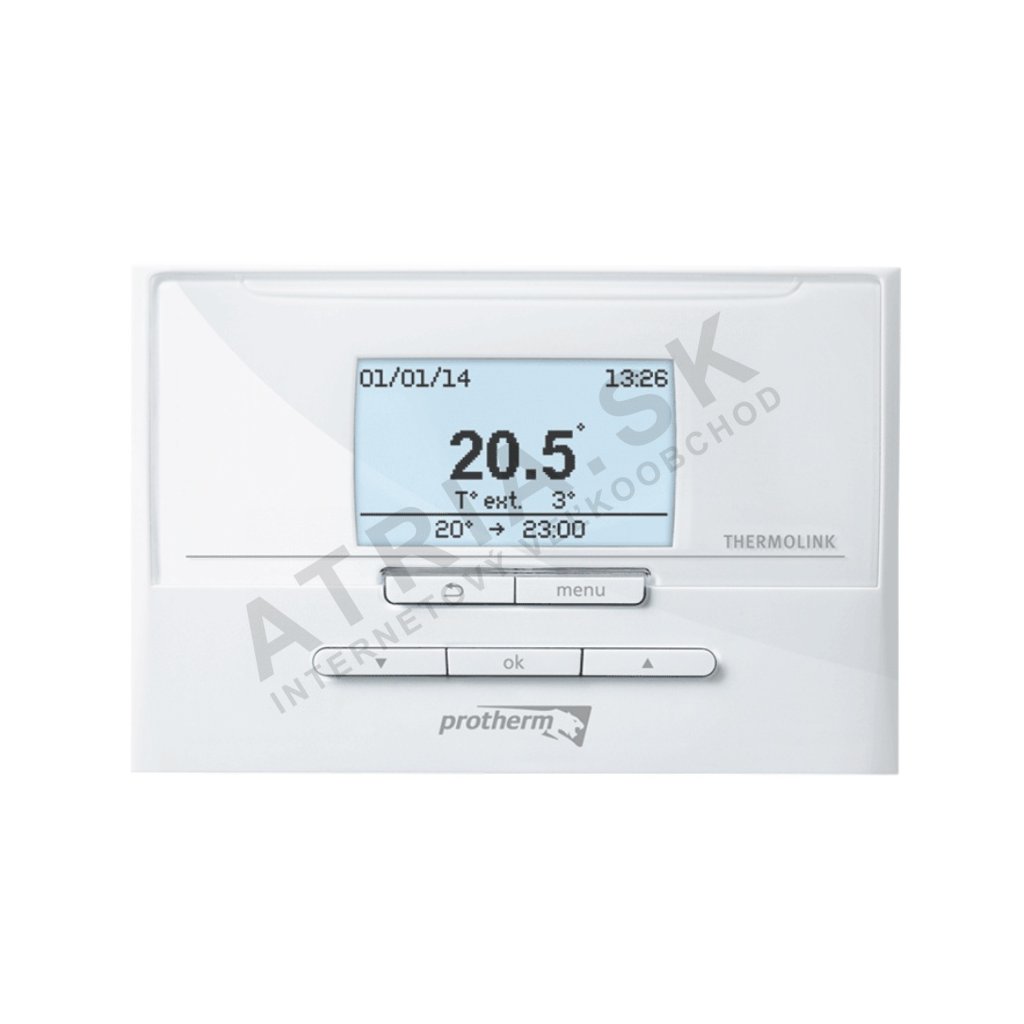

+ Thermolink P - szobai kommunikációs szabályozó
- beépített eBUS busszal rendelkező, függesztett elektromos kazán fűtésre
- HMV előkészítés lehetőségével külső tárolóban
- teljesítmény: 2,0 - 18 kW
| Ray 18KE | |
| Teljesítmény | 18 kW |
| Fűtőelemek száma és teljesítménye | 3 x 6 kW |
| Minimális teljesítményfokozat | 2 kW |
| Hatásfok | 99 % |
| Beállítható fűtési előremenő hőmérséklet-tartomány | 25 - 85 °C |
| Beállítható HMV hőmérséklet-tartomány | 35 - 70 °C * |
| Tágulási tartály | 8 l |
| Min/max üzemi nyomás | 80 / 300 kPa |
| ErP osztály | D |
| Elektromos paraméterek | |
| Feszültség/frekvencia | 3 x 230 V/400 V, 50 Hz |
| Egyfázisú bekötés lehetősége | - |
| Elektromos védettség | IP40 |
| Megszakító névleges áramerőssége | 32 A |
| Méretek | |
| Méretek (szélesség/magasság/mélység) | 410/740/310 mm |
| Tömeg víz nélkül | 25 kg |
- űrtartalom: 120 l
| FE 120 BM | |
| Energiaosztály a melegvíz-készítéshez | B |
| Használati víz térfogata | 117 l |
| Max. üzemi nyomás | 10 bar |
| Max. víz hőmérséklet | 85 °C |
| Fűtővíz bemeneti max. hőmérséklet | 110 °C |
| Fűtési előremenő csatlakozás | R 1" |
| Használati víz csatlakozás | R 3/4" |
| Recirkulációs csatlakozás | R 3/4" |
| Ürítőszelep és dugó | G 1" |
| Hőteljesítmény | 21,4 kW |
| Óránkénti térfogatáram | 527 |
| Mennyiség 10 perc alatt | 163 l |
| Energiaveszteség készenléti üzemmódban | 1 kWh/nap |
| A hőcserélő fűtőfelülete | 0,7 m2 |
| Fűtővíz mennyisége a hőcserélőben | 4,8 l |
| Nyomásveszteség a hőcserélőben max. fűtővíz-fogyasztásnál | 17 mbar |
| Hőhordozó víz térfogatárama | 1 400 l/h |
| Folyamatos HMV teljesítmény 85/65°C fűtővíz-hőmérsékletnél | 21,4 kW |
| Folyamatos HMV teljesítmény 85/65°C fűtővíz-hőmérsékletnél | 527 l/h |
| Teljesítmény-jelleggörbe | 1,4 N |
| Méretek | |
| Magasság / Átmérő | 822 / 590 mm |
| Tömeg üzemi töltettel | 185 kg |
| Tömeg víz nélkül | 68 kg |
- Csökkentik a fűtési költségeket
- A kazán fokozatmentes szabályozása (eBus)
- Egyszerű kezelés, szöveges útmutatással a háttérvilágítású kijelzőn
- A HMV hőmérséklet beállításának lehetősége heti programmal
- Automatikus ekvitermikus görbe kiválasztásának lehetősége
- Optimális fűtésindítás, hogy a kívánt hőmérséklet már az időintervallum elején elérhető legyen
- A recirkulációs szivattyú vezérlése heti programmal
- A rendszer fagyvédelme
- Az aktuális idő és a hét napjának, valamint az aktuális helyiséghőmérsékletnek (esetleg a külső hőmérsékletnek) a megjelenítése
Paraméterek
| THERMOLINK P | |
| Típus | e-BUS |
| Program típusa (HMV és fűtés) | heti |
| Hőmérséklet-változtatások száma naponta | 7 |
| Helyiséghőmérséklet beállítási tartománya | 5 - 30 °C |
| Szabályozási jelleg | fokozatmentes |
| HMV hőmérséklet beállítási tartománya | 38 - 65 °C |
| Ekvitermikus görbék beállítása | igen |
| Automatikus fűtési görbe | igen |
| Nyaralási üzemmód | igen |
| A rendszer fagyvédelme | igen |
| Idő kijelzése | igen |
| Recirkulációs szivattyú vezérlése | igen |
| Optimális indítás | igen |
| Lemerült elem vizuális jelzése | nem |
| Csatlakozás a kazánhoz | vezetékes |
Gyakori kérdések
- Hogyan válasszam ki a megfelelő teljesítményű PROTHERM elektromos kazánt? A gázkazánokhoz hasonlóan induljon ki a fűtött épület kiszámított hőveszteségéből. Elektromos kazánoknál emellett kulcsfontosságú ellenőrizni, hogy azt lehetővé teszi-e a ház (lakás) elektromos csatlakozásának kapacitása - a nagyobb teljesítmények (kb. 12 kW felett) általában háromfázisú, 400 V-os csatlakozást és megfelelő méretű főbiztosítékot igényelnek, amit a felülvizsgáló szakember vagy közvetlenül az áramszolgáltató tud megerősíteni.
- Megéri az elektromos kazán a gázhoz vagy szilárd tüzelésű kazánhoz képest? Az elektromos kazánnak a legalacsonyabb a beszerzési ára és a legegyszerűbb a szerelése (nincs szükség füstelvezetésre, mivel nem éget el semmit), az üzemeltetési költségek azonban az áram esetében általában magasabbak, mint a gáz vagy a fa/szén esetében, azonos hőmennyiség előállításánál. Elsősorban ott ajánlott, ahol nincs elérhető gáz, kiegészítő/tartalék forrásként, vagy alacsony fogyasztású épületeknél (jól szigetelt új építésű házak, nyaralók, lakások).
- Hogyan szabályozza a teljesítményt az elektromos kazán? A legtöbb modell fokozatosan kapcsolja be/ki az egyes fűtőelemeket (lépcsőzetesen), néhány modernebb modell finomabb teljesítménymodulációt is lehetővé tesz - ez befolyásolja a fűtés egyenletességét és részben a kapcsolóelemek élettartamát is.
- Felszerelhetem ezt az elektromos kazánt saját magam? Az elektromos hálózatra való csatlakoztatást, a felülvizsgálatot és az üzembe helyezést villamos szakképesítéssel rendelkező személynek kell elvégeznie az érvényes STN 33 2000 szabvány és a kapcsolódó előírások szerint - az önerős szerelés sem garanciális, sem biztonsági szempontból nem megengedett.
- Ezzel az elektromos kazánnal használati meleg vizet is lehet melegíteni? Sok modellnél igen, általában külön melegvíz-tárolóval és átkapcsoló (3 járatú) szeleppel kombinálva, amely a fűtési kör és a tároló melegítése között kapcsol - a pontos lehetőséget és a szükséges tartozékokat ehhez a konkrét modellhez a fenti műszaki paraméterek között találja, vagy kérdezze meg ügyfélszolgálatunkat.
Kiegészítő paraméterek
| Kategória: | Protherm Raja/Ray tárolóval |
|---|---|
| Jótállás: | 2 év |
| Súly: | 93 kg |
-
Ray prospektus
-
Ray tervezési dokumentáció
-
Ray csatlakozási méretek
-
Ray kezelési útmutató
-
Tanúsítvány (958 kB)
-
Prospektus (990.5 kB)
-
Kezelési útmutató (662.5 kB)
-
A kazán csatlakozási méretei (480.6 kB)
-
Prospektus (308.1 kB)
-
Rövid útmutató (314.5 kB)
