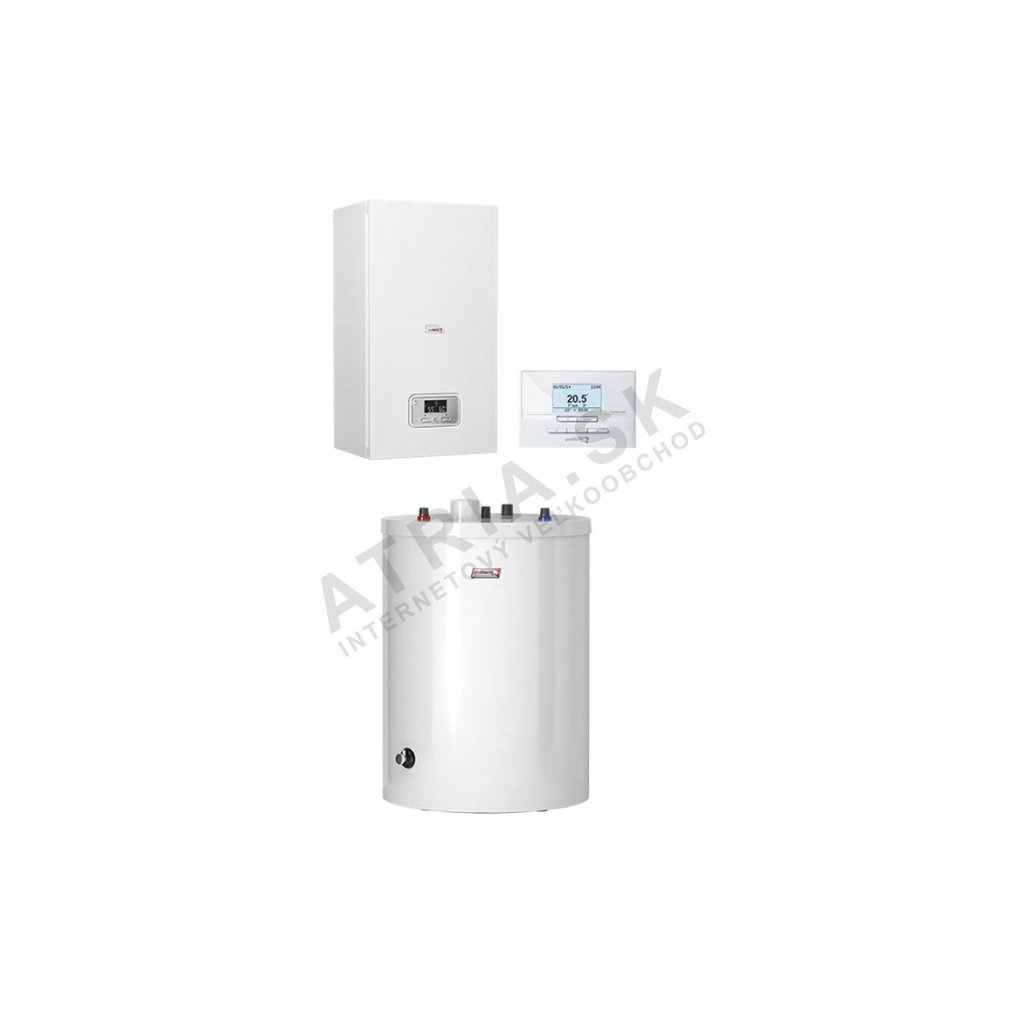

Protherm Ray 21K + FE 120 BM + Thermolink P
Kód: 0010019910Kapcsolódó termékek
Termék részletes leírása

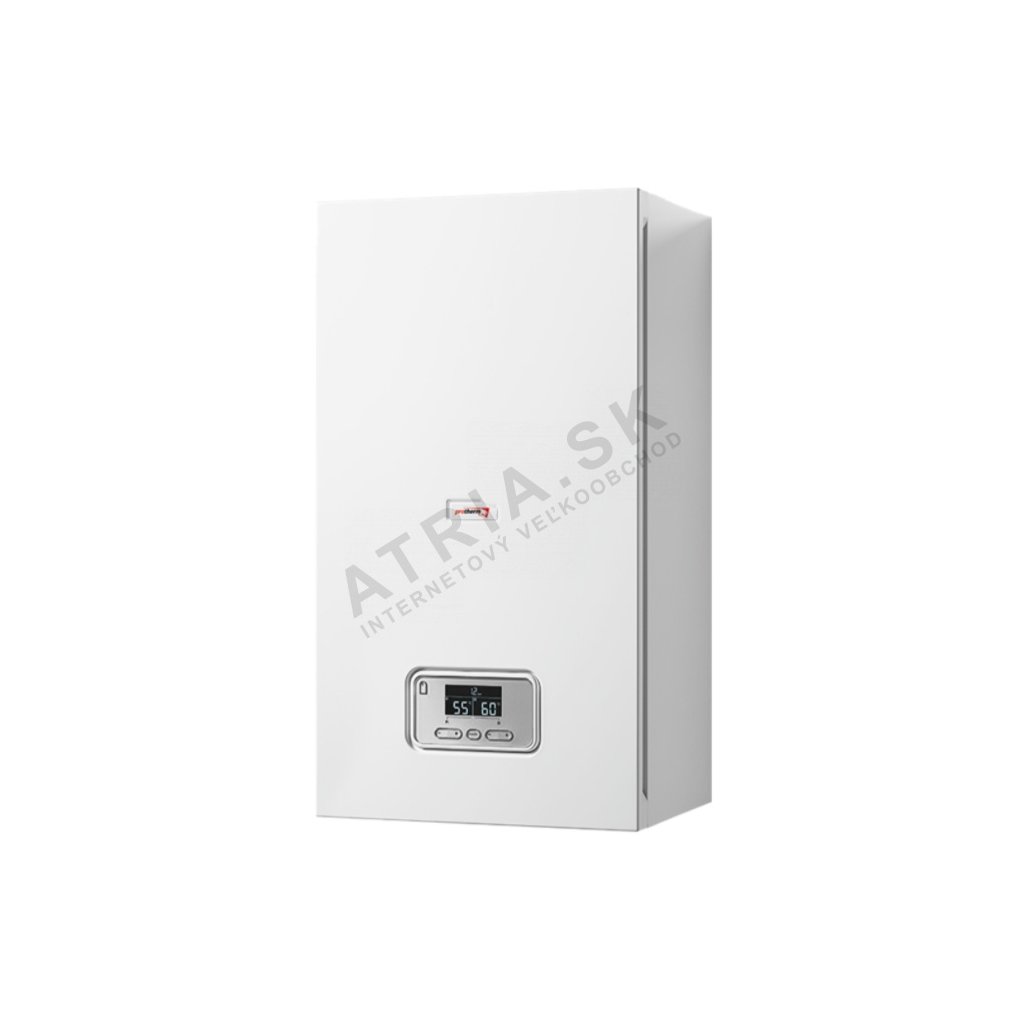

+ Protherm Ray 21KE - elektromos kazán, HMV előkészítés lehetőségével külső tárolóban

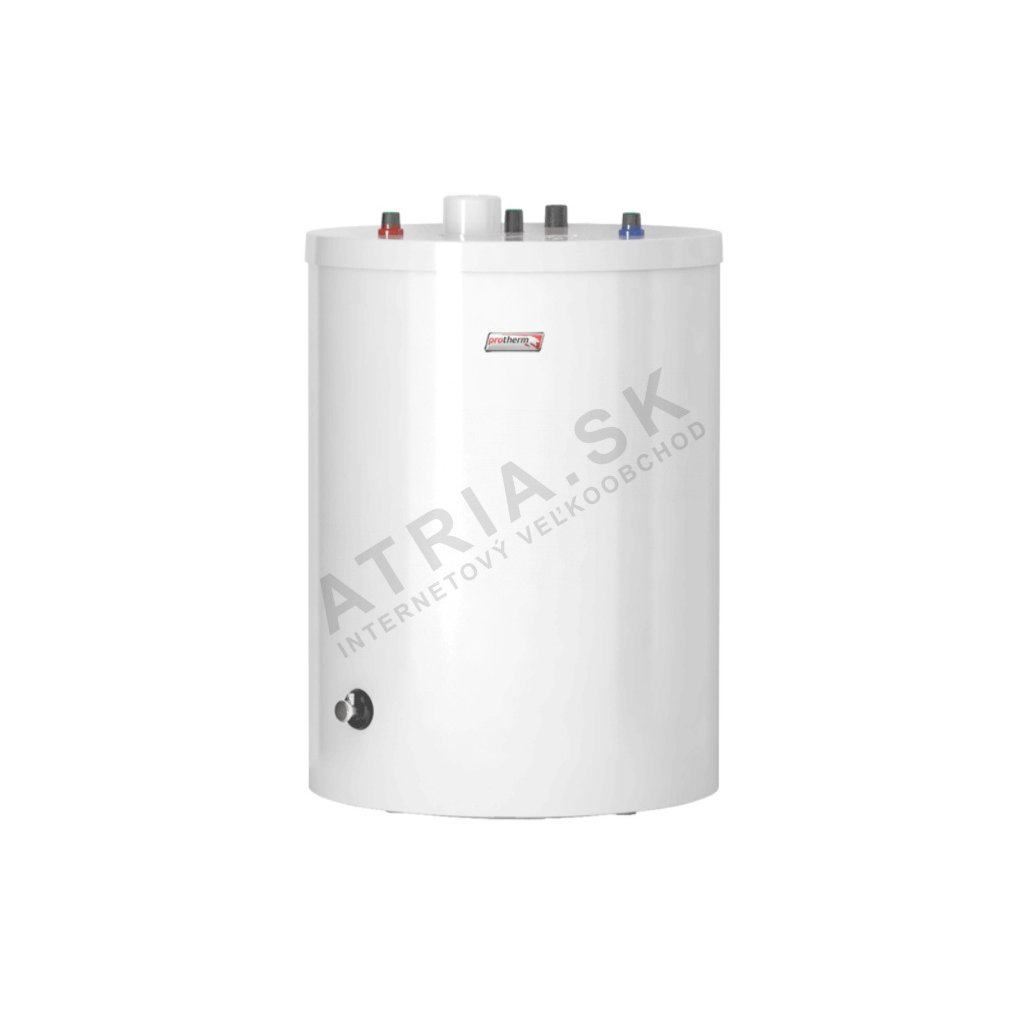

+ FE 120 BM - álló HMV-tároló, űrtartalom: 120 l

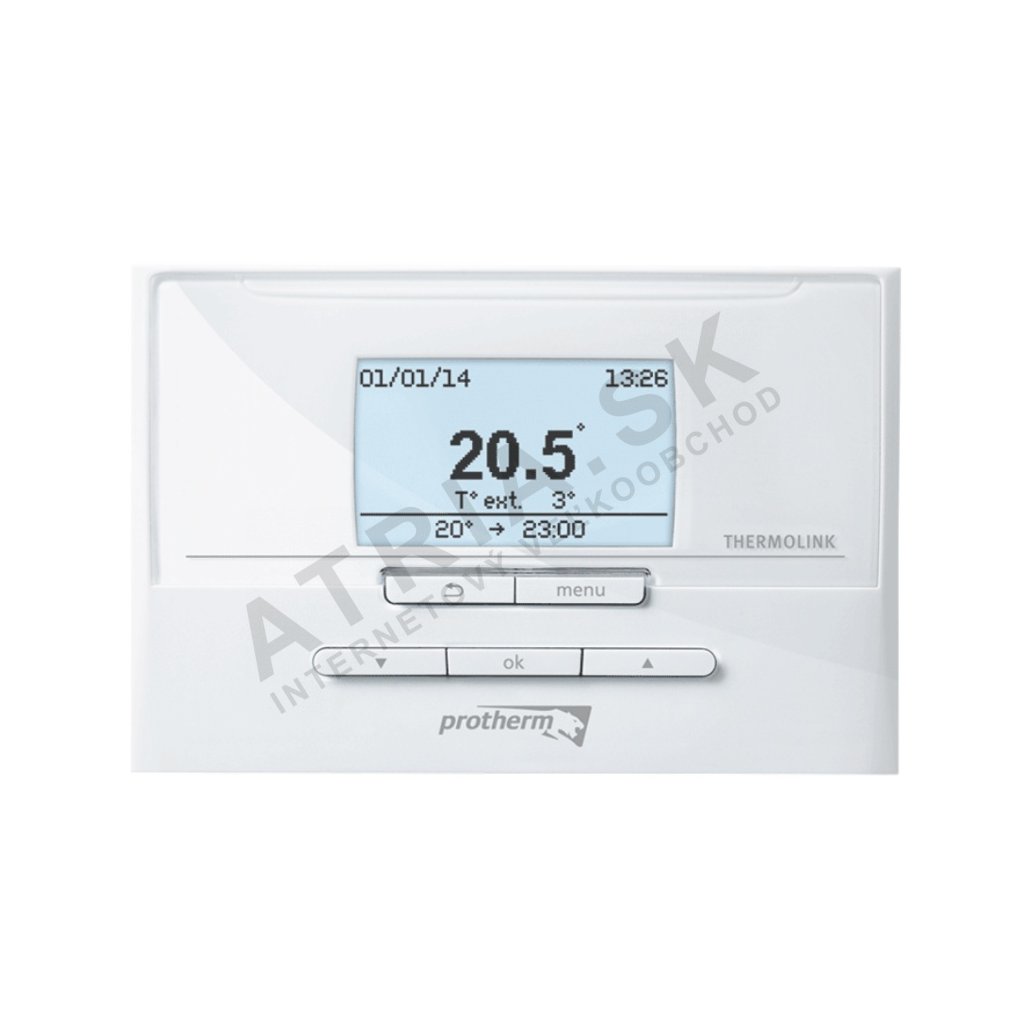

+ Thermolink P - szobai kommunikációs szabályozó
- eBUS beépített kommunikációs busszal rendelkező függesztett elektromos elektrokazán fűtésre
- HMV előkészítés lehetőségével külső tárolóban
- teljesítmény: 2,3 - 21 kW
| Ray 21KE | |
| Teljesítmény | 21 kW |
| Fűtőtestek száma és teljesítménye | 3 x 7 kW |
| Minimális teljesítményfokozat | 2,3 kW |
| Hatásfok | 99 % |
| Beállítható fűtővíz-hőmérséklet tartomány | 25 - 85 °C |
| Beállítható HMV-hőmérséklet tartomány | 35 - 70 °C * |
| Tágulási tartály | 8 l |
| Min./max. üzemi nyomás | 80 / 300 kPa |
| ErP osztály | D |
| Elektromos paraméterek | |
| Feszültség/frekvencia | 3 x 230 V/400 V, 50 Hz |
| Egyfázisú bekötés lehetősége | - |
| Elektromos védettség | IP40 |
| Megszakító névleges árama | 40 A |
| Méretek | |
| Méretek (szélesség/magasság/mélység) | 410/740/310 mm |
| Tömeg víz nélkül | 26 kg |
- űrtartalom: 120 l
| FE 120 BM | |
| Energiaosztály a melegvíz-készítéshez | B |
| Használati víz űrtartalma | 117 l |
| Max. üzemi nyomás | 10 bar |
| Max. víz-hőmérséklet | 85 °C |
| Fűtővíz max. bemeneti hőmérséklete | 110 °C |
| Fűtővíz csatlakozás | R 1" |
| Használati víz csatlakozás | R 3/4" |
| Recirkulációs csatlakozás | R 3/4" |
| Leürítő szelep és dugó | G 1" |
| Hőteljesítmény | 21,4 kW |
| Óránkénti átfolyás | 527 |
| Mennyiség 10 perc alatt | 163 l |
| Energiaveszteség készenléti üzemmódban | 1 kWh/nap |
| A hőcserélő fűtőfelülete | 0,7 m2 |
| Fűtővíz tartalma a hőcserélőben | 4,8 l |
| Nyomásveszteség a hőcserélőben max. fűtővíz-fogyasztás mellett | 17 mbar |
| Hőhordozó víz átfolyása | 1 400 l/h |
| Folyamatos melegvíz-teljesítmény 85/65°C fűtővíz-hőmérséklet mellett | 21,4 kW |
| Folyamatos melegvíz-teljesítmény 85/65°C fűtővíz-hőmérséklet mellett | 527 l/h |
| Teljesítmény-jelleggörbe | 1,4 N |
| Méretek | |
| Magasság / Átmérő | 822 / 590 mm |
| Tömeg üzemi töltettel | 185 kg |
| Tömeg víz nélkül | 68 kg |
- Csökkentik a fűtési költségeket
- A kazán fokozatmentes szabályozása (eBus)
- A szabályozó egyszerű kezelése, szöveges útmutatással a háttérvilágítású kijelzőn
- A HMV-hőmérséklet beállításának lehetősége heti programmal
- Automatikus ekvitermikus (időjárásfüggő) görbe kiválasztásának lehetősége
- Optimális fűtésindítás a kívánt hőmérséklet eléréséhez már az időszak elején
- A recirkulációs szivattyú vezérlése heti programmal
- A rendszer fagyvédelme
- Az aktuális idő és a hét napjának, valamint az aktuális szobahőmérsékletnek (esetleg a külső hőmérsékletnek) a megjelenítése
Paraméterek
| THERMOLINK P | |
| Típus | e-BUS |
| Program típusa (HMV és fűtővíz) | heti |
| Hőmérséklet-változtatások száma naponta | 7 |
| Szobahőmérséklet beállítási tartománya | 5 - 30 °C |
| Szabályozási jelleggörbe | fokozatmentes |
| HMV-hőmérséklet beállítási tartománya | 38 - 65 °C |
| Ekvitermikus görbék beállítása | igen |
| Automatikus fűtési görbe | igen |
| Nyaralási üzemmód | igen |
| A rendszer fagyvédelme | igen |
| Idő kijelzése | igen |
| Recirkulációs szivattyú vezérlése | igen |
| Optimális indítás | igen |
| Lemerült elem optikai jelzése | nem |
| Csatlakozás a kazánhoz | vezetékes |
Gyakori kérdések
- Hogyan válasszam ki a megfelelő teljesítményű PROTHERM elektrokazánt? A gázkazánokhoz hasonlóan induljon ki a fűtött épület kiszámított hőveszteségéből. Elektrokazánoknál emellett kulcsfontosságú ellenőrizni, hogy azt megengedi-e a ház (lakás) elektromos csatlakozásának kapacitása - a nagyobb teljesítmények (kb. 12 kW felett) általában háromfázisú, 400 V-os csatlakozást és megfelelő méretű fő megszakítót igényelnek, amit egy revizor szakember vagy közvetlenül az áramszolgáltató igazol vissza.
- Megéri az elektrokazán a gáz- vagy szilárd tüzelésű kazánhoz képest? Az elektrokazánnak a legalacsonyabb a beszerzési ára és a legegyszerűbb a szerelése (nincs szükség füstelvezetésre, mivel semmit sem éget el), az üzemeltetési költségek azonban az elektromos áram esetében általában magasabbak, mint gáznál vagy fánál/szénnél, azonos mennyiségű leadott hő mellett. Elsősorban ott érdemes alkalmazni, ahol nincs elérhető gáz, kiegészítő/tartalék hőforrásként, vagy alacsony fogyasztású épületnél (jól szigetelt új építésű házak, nyaralók, lakások).
- Hogyan szabályozza a teljesítményt az elektrokazán? A legtöbb modell fokozatosan kapcsolja be/ki az egyes fűtőelemeket (lépcsőzetesen), egyes modernebb modellek folyamatosabb teljesítmény-modulációt is lehetővé tesznek - ez befolyásolja a fűtés egyenletességét és részben a kapcsolóelemek élettartamát is.
- Felszerelhetem ezt az elektrokazánt magam is? Az elektromos hálózatra történő bekötést, a felülvizsgálatot és üzembe helyezést kizárólag elektrotechnikai képesítéssel rendelkező személy végezheti, az érvényes STN 33 2000 szabvánnyal és a kapcsolódó előírásokkal összhangban - az önerős szerelés sem a garancia, sem a biztonság szempontjából nem megengedett.
- Készíthető ezzel az elektrokazánnal melegvíz is? Sok modellnél igen, általában egy önálló melegvíz-tárolóval és egy átkapcsoló (3-utú) szeleppel kombinálva, amely a fűtési kör és a tároló fűtése között kapcsol - a konkrét modellhez tartozó pontos lehetőséget és a szükséges tartozékokat a fenti műszaki paraméterek között találja, vagy kérje ügyfélszolgálatunk tanácsát.
Kiegészítő paraméterek
| Kategória: | Protherm Raja/Ray tárolóval |
|---|---|
| Jótállás: | 2 év |
| Súly: | 93 kg |
-
