Protherm Ray 28KE + VEQ 75 + Thermolink P
Kód: 0010039202Kapcsolódó termékek
Termék részletes leírása
+ Protherm Ray 28KE - elektromos kazán, HMV készítési lehetőséggel külső tárolóban
+ VEQ 75 B - álló / függő HMV tároló, űrtartalom: 68 l
+ Thermolink P - szobai kommunikációs szabályozó
- függő elektromos kazán beépített eBUS busszal, fűtésre
- HMV készítési lehetőséggel külső tárolóban
- teljesítmény: 2,3 - 28 kW
| Ray 28KE | |
| Teljesítmény | 28 kW |
| Fűtőelemek száma és teljesítménye | 4 x 7 kW |
| Minimális teljesítményfokozat | 2,3 kW |
| Hatásfok | 99 % |
| Fűtővíz hőmérséklet beállítható tartománya | 25 - 85 °C |
| HMV hőmérséklet beállítható tartománya | 35 - 70 °C * |
| Tágulási tartály | 8 l |
| Min/max. üzemi nyomás | 80 / 300 kPa |
| ErP osztály | D |
| Elektromos paraméterek | |
| Feszültség/frekvencia | 3 x 230 V/400 V, 50 Hz |
| 1 fázisra csatlakoztatás lehetősége | - |
| Elektromos védettség | IP40 |
| Megszakító névleges árama | 50 A |
| Méretek | |
| Méretek (szélesség/magasság/mélység) | 410/740/310 mm |
| Tömeg víz nélkül | 27 kg |

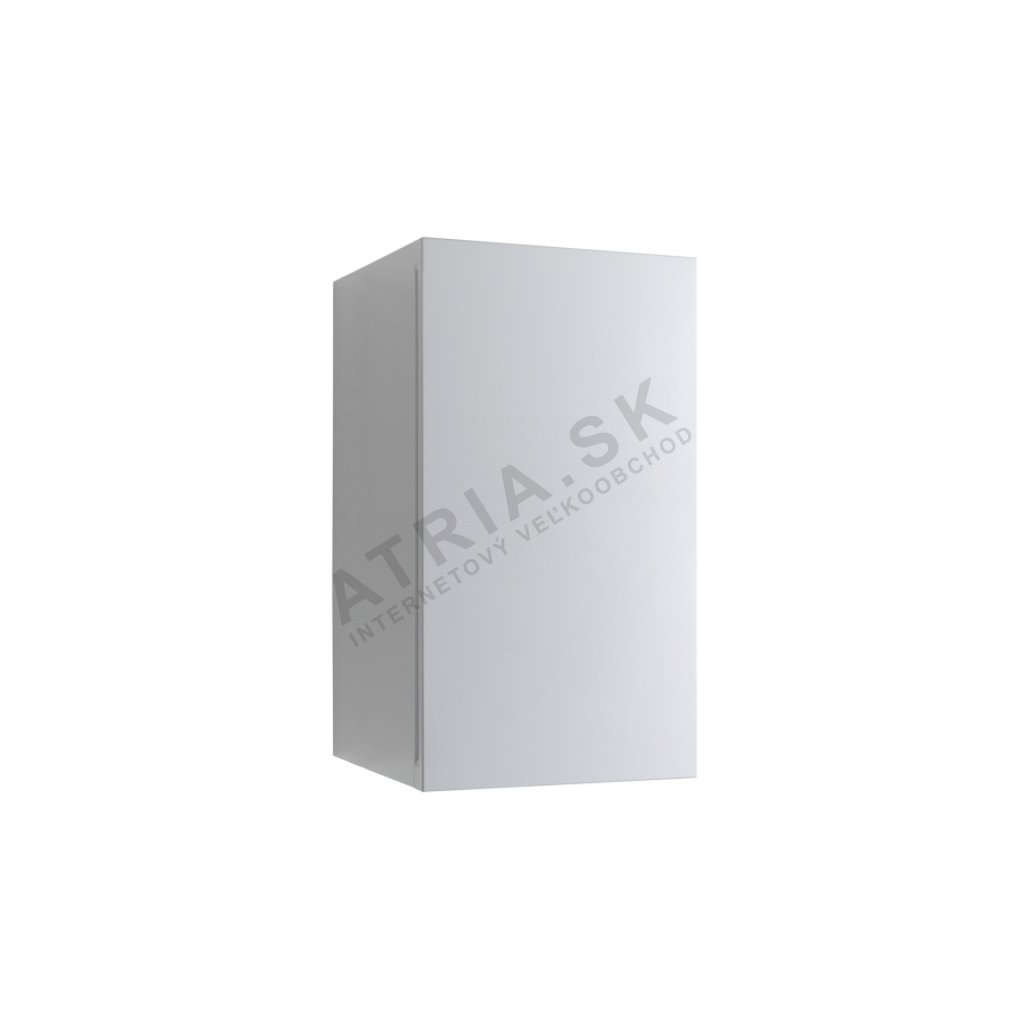

- álló / függő HMV tároló
űrtartalom: 68 l
- Külső, közvetett fűtésű használati melegvíz tároló 68 liter űrtartalommal
- Függő vagy álló Protherm kazánnal alkotott rendszerbe való bekötésre szánva
- Elhelyezési változatosság – balra, jobbra vagy a kazán alá, álló tárolóként
- A tároló belső tartálya acél, zomancozott, magnézium védőanóddal
- A víz maximális hőmérséklete a tárolóban 85 °C
- A magas kilépő hőmérséklet és a gyors felfűtési idő révén elég mennyiségű kevert meleg vizet (40°C) képes biztosítani még az igényesebb felhasználók számára is
- 10°C-ról 60°C-ra történő vízmelegítésnél a kazán megnövelt teljesítményének (30kW) kihasználásával a felfűtési idő mindössze 12 perc
- A használati meleg víz felmelegítésének energiahatékonysági osztálya (A+ - F) „B”
| VEQ 75 B | |
| Tároló űrtartalma | 68 l |
| Méretek sz/m/m | 440/740/440 mm |
| Tömeg (víz nélkül) | 52 kg |
| Tömeg (üzemi) | 125 kg |
| Belső tartály | Acél, zomancozott, magnézium védőanóddal |
| HMV maximális hőmérséklete | 85 °C |
| HMV maximális nyomása | 1 MPa (10 bar) |
| Fűtővíz csatlakozása | R 3/4“ |
| Meleg víz csatlakozása | R 3/4“ |
| Energiaveszteség készenléti üzemmódban | 0,8 KWh/24óra |
| Meleg víz kimeneti teljesítménye (65 °C tároló hőmérséklet, 25 kW hőforrás) | 133 l/10 perc |
| Felfűtési idő 10-ről 60 °C-ra/max. 30 kW | 12 perc |
| Energiahatékonysági osztály | B |

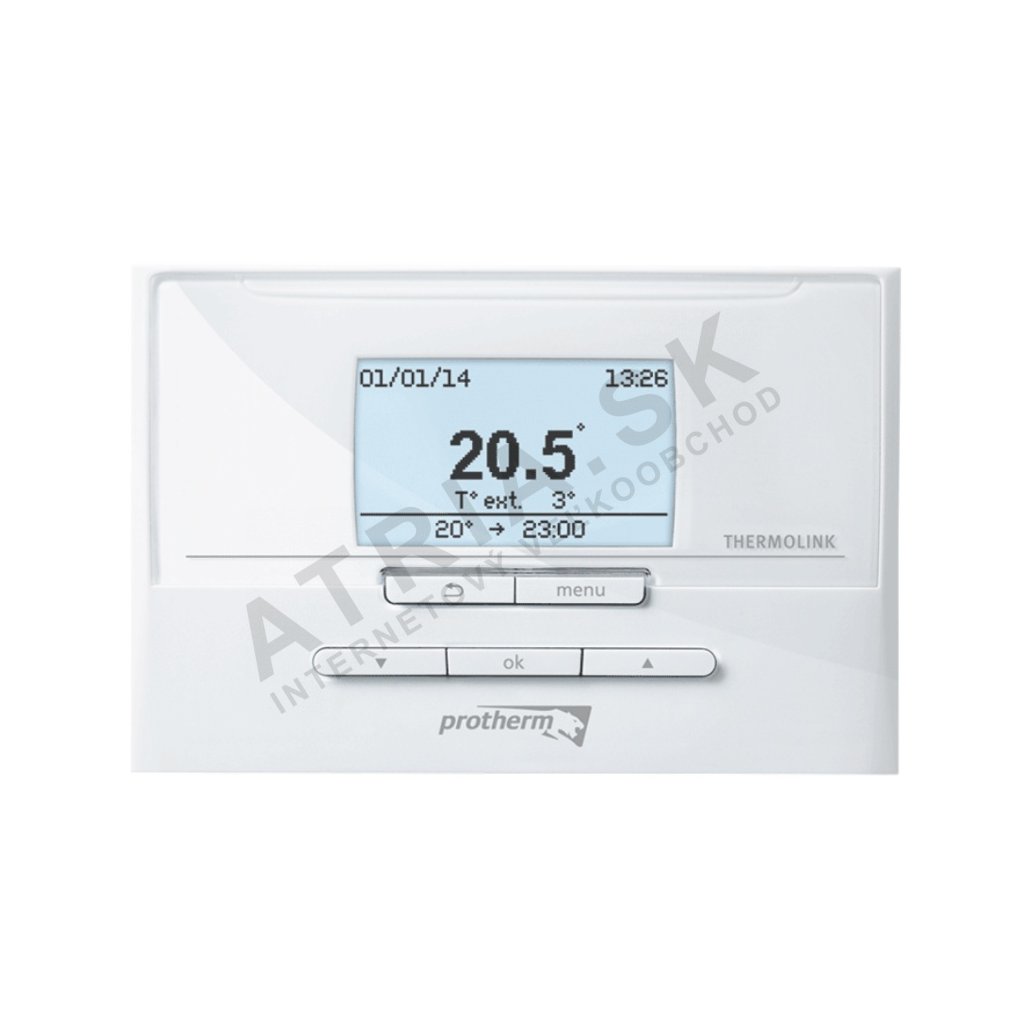

- Csökkentik a fűtési költségeket
- Folyamatos kazánszabályozás (eBus)
- Egyszerű szabályozáskezelés szöveges útmutatással a háttérvilágítású kijelzőn
- HMV hőmérséklet beállítása heti programmal
- Automatikus ekvitermi görbe kiválasztásának lehetősége
- Optimális fűtési indulás a kívánt hőmérséklet eléréséhez már az időszak elején
- Cirkulációs szivattyú vezérlése heti programmal
- Rendszer fagy elleni védelme
- Aktuális idő és hét napja, valamint a helyiség aktuális hőmérsékletének (esetleg külső hőmérséklet) megjelenítése
Paraméterek
| THERMOLINK P | |
| Típus | e-BUS |
| Program típusa (HMV és fűtővíz) | heti |
| Hőmérséklet-változások száma naponta | 7 |
| Helyiség hőmérséklet beállítási tartománya | 5 - 30 °C |
| Szabályozási jelleg | folyamatos |
| HMV hőmérséklet beállítási tartománya | 38 - 65 °C |
| Ekvitermi görbék beállítása | igen |
| Automatikus fűtési görbe | igen |
| Nyaralás üzemmód | igen |
| Rendszer fagy elleni védelme | igen |
| Idő kijelzése | igen |
| Cirkulációs szivattyú vezérlése | igen |
| Optimális indulás | igen |
| Lemerült elem optikai jelzése | nem |
| Csatlakozás a kazánhoz | vezetékes |
Gyakori kérdések
- Hogyan válasszam ki a megfelelő teljesítményű PROTHERM elektromos kazánt? A gázkazánokhoz hasonlóan induljon ki a fűtött ingatlan kiszámított hőveszteségéből. Elektromos kazánoknál ezen felül kulcsfontosságú ellenőrizni, hogy azt megengedi-e a házhoz (lakáshoz) vezetett elektromos csatlakozás kapacitása – a magasabb teljesítmények (kb. 12 kW felett) rendszerint háromfázisú, 400 V-os csatlakozást és ennek megfelelő méretű főmegszakítót igényelnek, amit a felülvizsgáló technikus vagy közvetlenül az áramszolgáltató tud igazolni.
- Megéri-e az elektromos kazán a gázkazánnal vagy szilárd tüzelőanyagú kazánnal szemben? Az elektromos kazán a legalacsonyabb beszerzési árú és a legegyszerűbben szerelhető (nincs szükség füstgázelvezetésre, mivel semmit sem éget el), az üzemeltetési költségek azonban az áram esetében rendszerint magasabbak, mint gáznál vagy fánál/szénnél azonos mennyiségű leadott hő esetén. Különösen ott alkalmas, ahol nincs elérhető gáz, kiegészítő/tartalék forrásként, vagy alacsony fogyasztású ingatlannál (jól szigetelt újépítésű házak, hétvégi házak, lakások).
- Hogyan szabályozza az elektromos kazán a teljesítményt? A legtöbb modell fokozatosan kapcsolja be/ki az egyes fűtőelemeket (lépcsőzetesen), néhány modernebb modell folyamatosabb teljesítménymodulációt is lehetővé tesz – ez befolyásolja a fűtés folyamatosságát és részben a kapcsolóelemek élettartamát is.
- Felszerelhetem-e ezt az elektromos kazánt saját magam? Az elektromos hálózatra való bekötést, a felülvizsgálatot és az üzembe helyezést csak elektrotechnikai képesítéssel rendelkező személy végezheti a hatályos STN 33 2000 szabványnak és a kapcsolódó előírásoknak megfelelően – az önkényes szerelés sem a garancia, sem a biztonság szempontjából nem megengedett.
- Ezzel az elektromos kazánnal használati meleg vizet is lehet melegíteni? Sok modellnél igen, rendszerint külön használati melegvíz-tárolóval és váltó (3 járatú) szeleppel kombinálva, amely a fűtőkör és a tároló fűtése között vált – a pontos lehetőséget és a szükséges tartozékokat ehhez a konkrét modellhez a fenti műszaki paraméterekben találja, vagy forduljon ügyfélszolgálatunkhoz.
