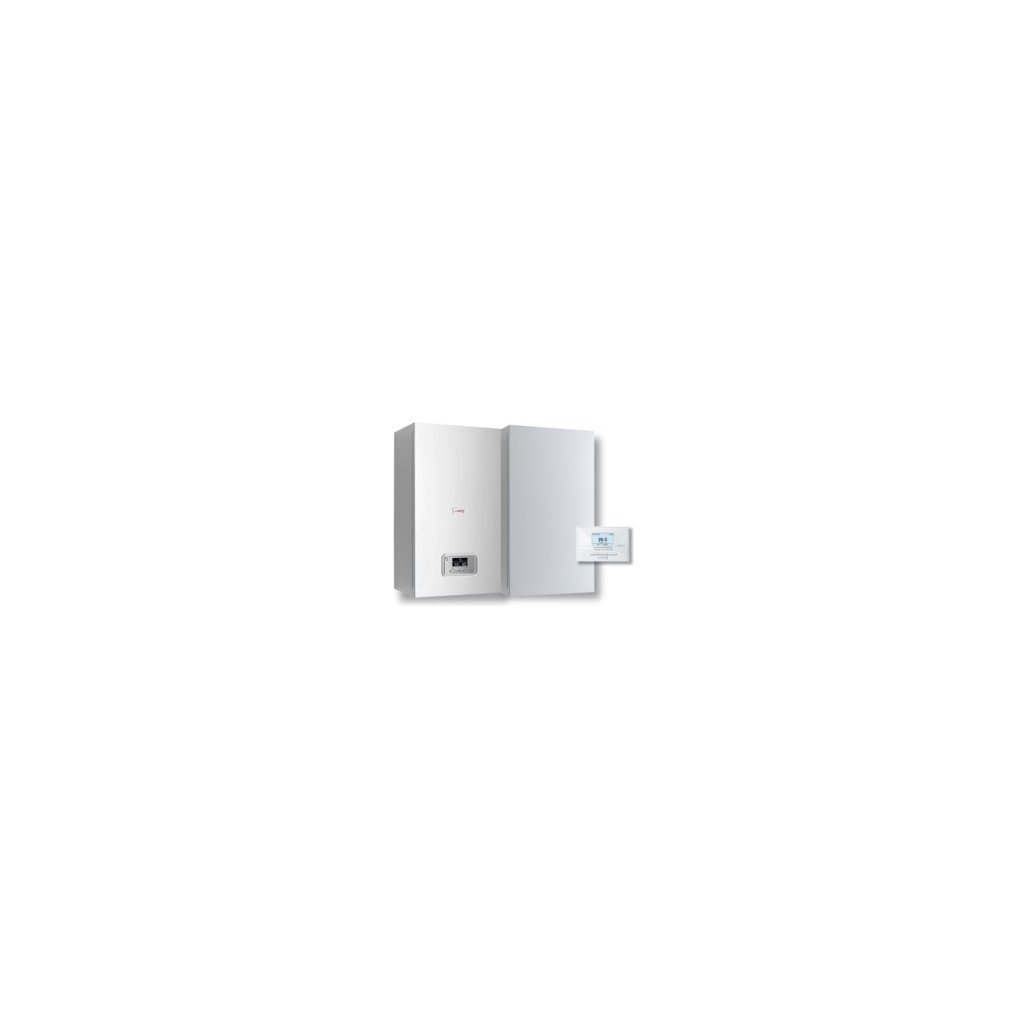

Protherm Ray 6KE + VEQ 75 + Thermolink P
Kód: 0010039195Kapcsolódó termékek
Termék részletes leírása
+ Protherm Ray 6KE - elektromos kazán, HMV előkészítés lehetőségével külső tárolóban
+ VEQ 75 B - álló / függesztett HMV tároló, űrtartalom: 68 l

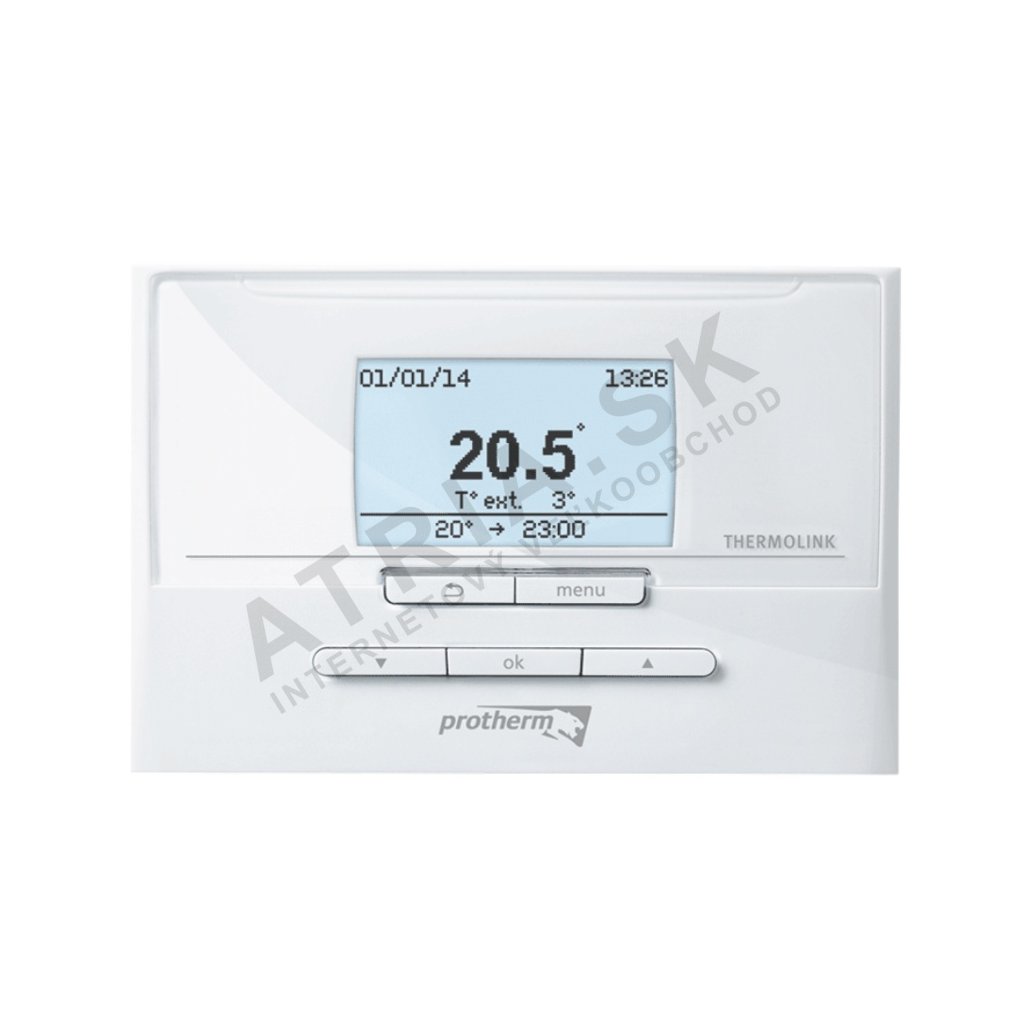

+ Thermolink P - szobai kommunikációs szabályozó
- függesztett elektromos elektrokazán beépített eBUS busszal a fűtéshez
- HMV előkészítés lehetőségével külső tárolóban
- teljesítmény: 1,0 - 6 kW
| Ray 6KE | |
| Teljesítmény | 6 kW |
| Fűtőelemek száma és teljesítménye | 2 x 3 kW |
| Minimális teljesítményfokozat | 1 kW |
| Hatásfok | 99 % |
| A fűtővíz beállítható hőmérséklet-tartománya | 25 - 85 °C |
| A HMV beállítható hőmérséklet-tartománya | 35 - 70 °C * |
| Tágulási tartály | 8 l |
| Min/max. üzemi nyomás | 80 / 300 kPa |
| ErP osztály | D |
| Elektromos paraméterek | |
| Feszültség/frekvencia | 3 x 230 V/400 V, 50 Hz |
| 1 fázisú bekötés lehetősége | igen |
| Elektromos védettség | IP40 |
| A megszakító névleges árama | 10 A |
| Méretek | |
| Méretek (szélesség/magasság/mélység) | 410/740/310 mm |
| Tömeg víz nélkül | 24 kg |
- álló / függesztett HMV tároló
- űrtartalom: 68 l
- Külső melegvíz-tároló közvetett fűtéssel 68 literes űrtartalommal
- Protherm függesztett vagy álló kazánnal alkotott rendszerbe való bekötésre tervezve
- Rugalmas elhelyezés – balra, jobbra vagy a kazán alá, álló tárolóként
- A tároló belső tartálya acélból készült, zománcozott, magnéziumos védőanóddal
- A tárolóban lévő víz maximális hőmérséklete 85 °C
- A magas kilépő hőmérsékletnek és a gyors felfűtési időnek köszönhetően elegendő kevert melegvizet (40°C) képes biztosítani még az igényesebb felhasználók számára is
- A víz 10°C-ról 60°C-ra történő felfűtése a kazán megnövelt teljesítményének (30kW) kihasználásával mindössze 12 percet vesz igénybe
- Energiahatékonysági osztály a melegvíz fűtéséhez (A+ - F) „B”
| VEQ 75 B | |
| Tároló űrtartalma | 68 l |
| Méretek sz/m/mé | 440/740/440 mm |
| Tömeg (víz nélkül) | 52 kg |
| Tömeg (üzemi) | 125 kg |
| Belső tartály | Acél, zománcozott, magnéziumos védőanóddal |
| Maximális HMV hőmérséklet | 85 °C |
| Maximális HMV nyomás | 1 MPa (10 bar) |
| Fűtővíz csatlakozás | R 3/4“ |
| Melegvíz csatlakozás | R 3/4“ |
| Készenléti energiavesztés | 0,8 KWh/24 óra |
| Melegvíz kilépő teljesítménye (65 °C tárolóhőmérséklet, 25 kW hőforrás) | 133 l/10 perc |
| Felfűtési idő 10-ről 60 °C-ra/max. 30 kW | 12 perc |
| Energiahatékonysági osztály | B |
- Csökkentik a fűtési költségeket
- A kazán fokozatmentes szabályozása (eBus)
- Egyszerű kezelés, szöveges útmutatással a háttérvilágítású kijelzőn
- A HMV hőmérséklet beállításának lehetősége heti programmal
- Automatikus időjárásfüggő fűtési görbe kiválasztásának lehetősége
- Optimális fűtésindítás, hogy a kívánt hőmérséklet már az időszak elején elérhető legyen
- A cirkulációs szivattyú vezérlése heti programmal
- A rendszer fagyvédelme
- Az aktuális idő és a hét napjának, valamint a szobahőmérséklet (esetleg a külső hőmérséklet) kijelzése
Paraméterek
| THERMOLINK P | |
| Típus | e-BUS |
| Program típusa (HMV és fűtővíz) | heti |
| Napi hőmérséklet-változtatások száma | 7 |
| A szobahőmérséklet beállítási tartománya | 5 - 30 °C |
| Szabályozási jelleg | fokozatmentes |
| A HMV hőmérséklet beállítási tartománya | 38 - 65 °C |
| Időjárásfüggő görbék beállítása | igen |
| Automatikus fűtési görbe | igen |
| Szabadságolási üzemmód | igen |
| A rendszer fagyvédelme | igen |
| Időkijelzés | igen |
| Cirkulációs szivattyú vezérlése | igen |
| Optimális indítás | igen |
| Lemerült elemek optikai jelzése | nem |
| Csatlakozás a kazánhoz | vezetékes |
Gyakori kérdések
- Hogyan válasszam ki a megfelelő teljesítményű PROTHERM elektrokazánt? Csakúgy, mint a gázkazánoknál, induljon ki a fűtött épület kiszámított hővesztéséből. Elektrokazánoknál emellett kulcsfontosságú ellenőrizni, hogy ezt lehetővé teszi-e a ház (lakás) elektromos bekötésének kapacitása - a magasabb teljesítmények (kb. 12 kW felett) általában háromfázisú, 400 V-os bekötést és megfelelő méretű főkapcsolót igényelnek, amit a revíziós technikus vagy közvetlenül az áramszolgáltató igazol.
- Megéri az elektrokazán a gázkazánhoz vagy a szilárd tüzelésű kazánhoz képest? Az elektrokazán beszerzési ára a legalacsonyabb, és a szerelése is a legegyszerűbb (nincs szükség füstelvezetésre, mivel nem éget semmit), az elektromos áram üzemeltetési költségei azonban általában magasabbak, mint gáz vagy fa/szén esetében, azonos mennyiségű leadott hő mellett. Elsősorban ott alkalmas, ahol nincs elérhető gáz, kiegészítő/tartalék hőforrásként, vagy alacsony fogyasztású épületeknél (jól szigetelt új építésű házak, nyaralók, lakások).
- Hogyan szabályozza a teljesítményt az elektrokazán? A legtöbb modell fokozatosan kapcsolja be/ki az egyes fűtőelemeket (lépcsőzetesen), egyes modernebb modellek folyamatosabb teljesítménymodulációt is lehetővé tesznek - ez befolyásolja a fűtés egyenletességét és részben a kapcsolóelemek élettartamát is.
- Felszerelhetem magam ezt az elektrokazánt? Az elektromos hálózatra való bekötést, a revíziót és az üzembe helyezést villamos szakképesítéssel rendelkező személynek kell elvégeznie, az érvényes STN 33 2000 szabvánnyal és a kapcsolódó előírásokkal összhangban - az önerős szerelés sem garanciális, sem biztonsági szempontból nem megengedett.
- Fel lehet ezzel az elektrokazánnal melegíteni a használati meleg vizet is? Sok modellnél igen, általában külön melegvíz-tárolóval és egy átkapcsoló (3 utas) szeleppel kombinálva, amely a fűtési kör és a tároló fűtése között kapcsol - a pontos lehetőséget és a szükséges tartozékokat ehhez a konkrét modellhez a fenti műszaki paraméterek között találja, vagy forduljon ügyfélszolgálatunkhoz.
Kiegészítő paraméterek
| Kategória: | Protherm Raja/Ray tárolóval |
|---|---|
| Jótállás: | 2 év |
| Súly: | 53 kg |
| A tárolóban lévő víz maximális hőmérséklete: | 85 °C |
| Vízmelegítés forrásból: | 10°C |
-
