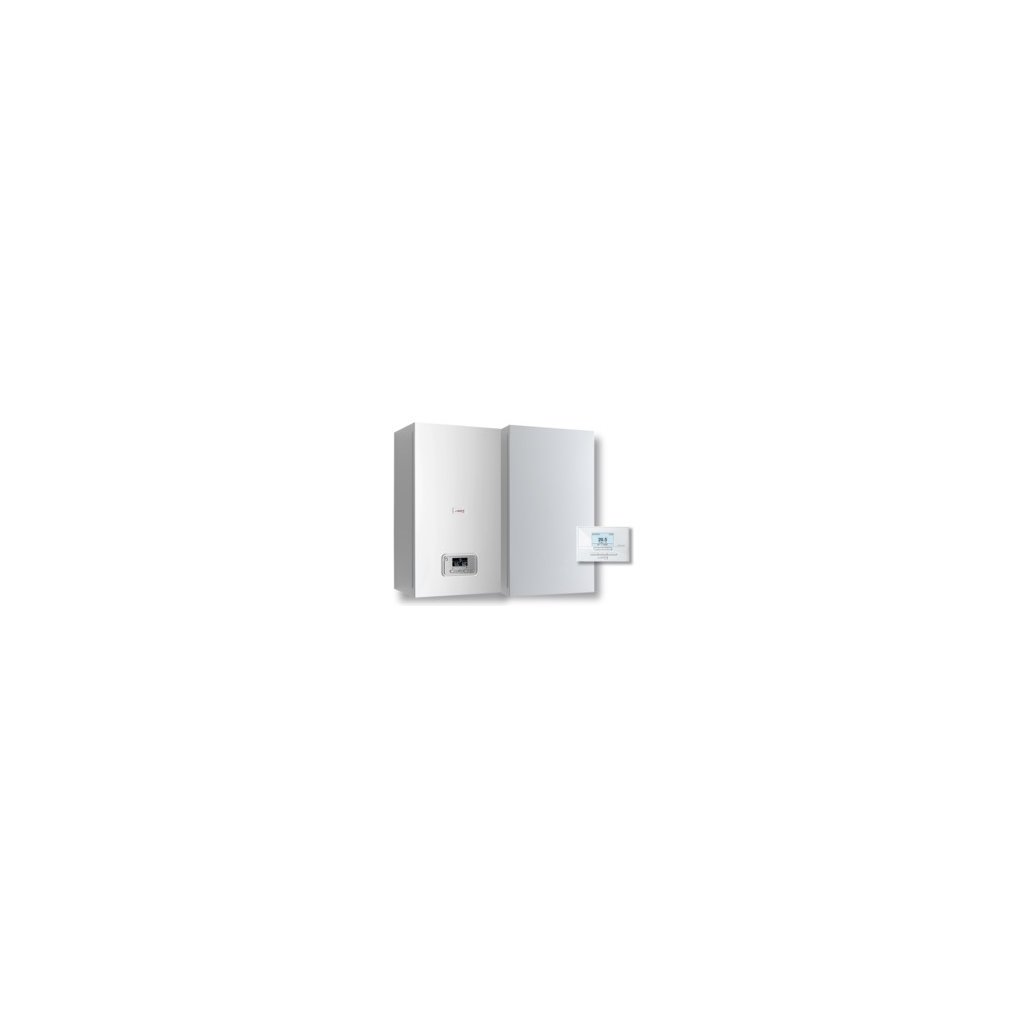

Protherm Ray 9KE + VEQ 75 + Thermolink P
Kód: 0010039196Kapcsolódó termékek
Termék részletes leírása
+ Protherm Ray 9KE - elektromos kazán, HMV előkészítés lehetőségével külső tárolóban
+ VEQ 75 B - álló / függesztett HMV tároló, térfogat: 68 l
+ Thermolink P - szobai kommunikációs szabályzó
- függesztett elektromos elektromos kazán beépített eBUS busszal a fűtéshez
- HMV előkészítés lehetőségével külső tárolóban
- teljesítmény: 1,0 - 9 kW
| Ray 9KE | |
| Teljesítmény | 9 kW |
| Fűtőtestek száma és teljesítménye | 3 + 6 kW |
| Minimális teljesítményfokozat | 1 kW |
| Hatásfok | 99 % |
| Fűtővíz hőmérséklet beállítási tartomány | 25 - 85 °C |
| HMV hőmérséklet beállítási tartomány | 35 - 70 °C * |
| Tágulási tartály | 8 l |
| Min/max. üzemi nyomás | 80 / 300 kPa |
| ErP osztály | D |
| Elektromos paraméterek | |
| Feszültség/frekvencia | 3 x 230 V/400 V, 50 Hz |
| 1 fázisra való csatlakoztatás lehetősége | - |
| Elektromos védettség | IP40 |
| Megszakító névleges árama | 16 A |
| Méretek | |
| Méretek (szélesség/magasság/mélység) | 410/740/310 mm |
| Tömeg víz nélkül | 24 kg |

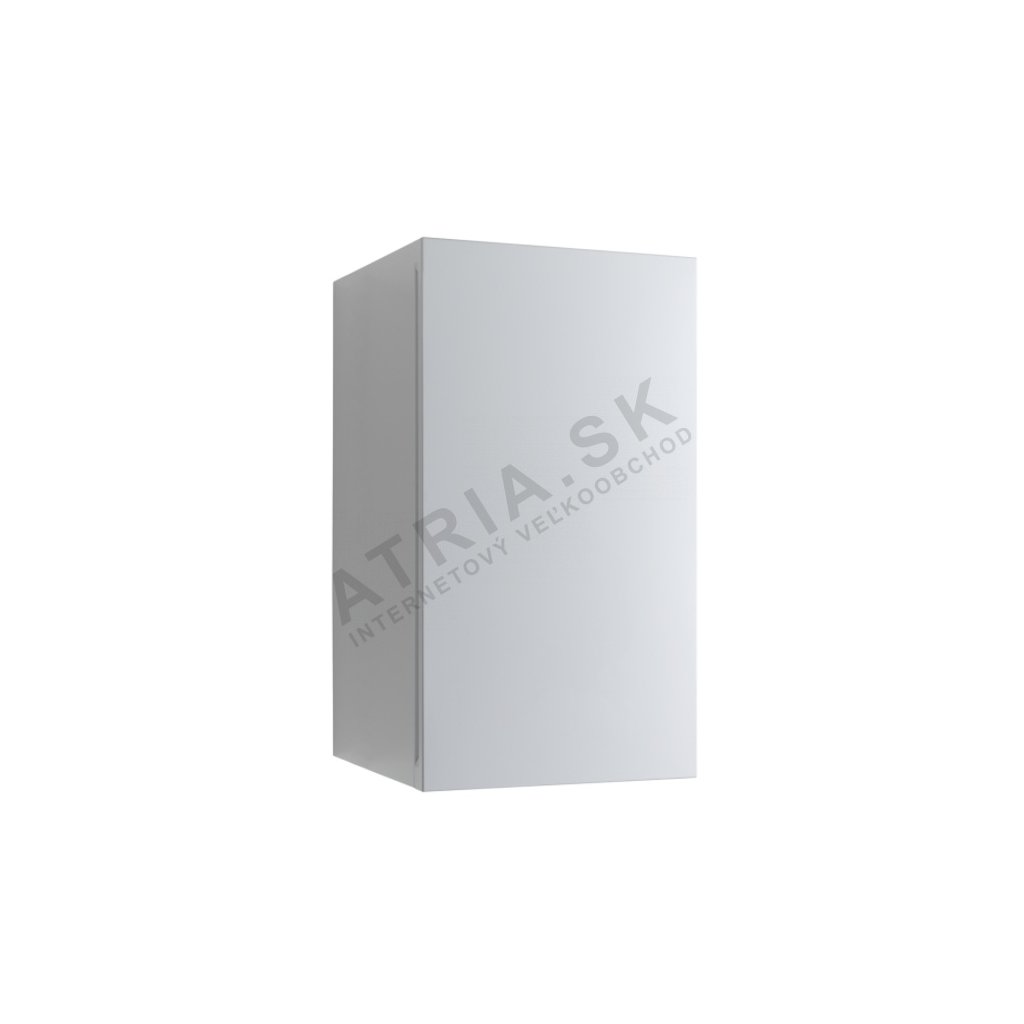

- álló / függesztett HMV tároló
- térfogat: 68 l
- Külső, közvetett fűtésű melegvíz-tároló 68 literes térfogattal
- Protherm függesztett vagy álló kazánnal alkotott rendszerbe való bekötésre tervezve
- Elhelyezési sokoldalúság – balra, jobbra vagy a kazán alatt, álló tárolóként
- A tároló belső tartálya acél, zománcozott, magnézium védőanóddal
- A tárolóban lévő víz maximális hőmérséklete 85 °C
- A magas kilépő hőmérsékletnek és a gyors felfűtési időnek köszönhetően elegendő kevert meleg vizet (40°C) biztosít a legigényesebb felhasználók számára is
- A víz 10°C-ról 60°C-ra történő felmelegítésekor, a kazán megnövelt teljesítményének (30kW) kihasználásával a felfűtési idő mindössze 12 perc
- A melegvíz-fűtés energiahatékonysági osztálya (A+ - F) „B”
| VEQ 75 B | |
| Tároló térfogata | 68 l |
| Méretek szé/ma/mé | 440/740/440 mm |
| Tömeg (víz nélkül) | 52 kg |
| Tömeg (üzemi) | 125 kg |
| Belső tartály | Acél, zománcozott, magnézium védőanóddal |
| Maximális HMV hőmérséklet | 85 °C |
| Maximális HMV nyomás | 1 MPa (10 bar) |
| Fűtővíz csatlakozás | R 3/4“ |
| Melegvíz csatlakozás | R 3/4“ |
| Energiaveszteség készenléti üzemmódban | 0,8 KWh/24ó |
| Melegvíz kilépő teljesítmény (65 °C tárolóhőmérséklet, 25 kW hőforrás) | 133 l/10 min |
| Felfűtési idő 10-ről 60 °C-ra/max. 30 kW | 12 min. |
| Energiahatékonysági osztály | B |
- Csökkentik a fűtési költségeket
- A kazán folyamatos szabályozása (eBus)
- Egyszerű szabályzó kezelés, szöveges útmutatással a háttérvilágítású kijelzőn
- A HMV hőmérséklet beállításának lehetősége heti programmal
- Automatikus ekvitermikus görbe beállításának lehetősége
- Optimális fűtésindítás a kívánt hőmérséklet eléréséhez már az időintervallum elején
- A keringető szivattyú vezérlése heti programmal
- A rendszer fagyvédelme
- Az aktuális idő és a hét napjának, valamint az aktuális szobahőmérséklet (esetleg a külső hőmérséklet) megjelenítése
Paraméterek
| THERMOLINK P | |
| Típus | e-BUS |
| Program típusa (HMV és fűtővíz) | heti |
| Hőmérséklet-változtatások száma naponta | 7 |
| Szobahőmérséklet beállítási tartománya | 5 - 30 °C |
| Szabályozási jelleggörbe | folyamatos |
| HMV hőmérséklet beállítási tartománya | 38 - 65 °C |
| Ekvitermikus görbék beállítása | igen |
| Automatikus fűtési görbe | igen |
| Nyaralási üzemmód | igen |
| A rendszer fagyvédelme | igen |
| Idő kijelzése | igen |
| Keringető szivattyú vezérlése | igen |
| Optimális indítás | igen |
| Lemerült elemek optikai jelzése | nem |
| Csatlakozás a kazánhoz | vezetékes |
Gyakori kérdések
- Hogyan válasszam ki a megfelelő teljesítményű PROTHERM elektromos kazánt? A gázkazánokhoz hasonlóan induljon ki a fűtött épület kiszámított hőveszteségéből. Elektromos kazánok esetén emellett kulcsfontosságú ellenőrizni, hogy azt megengedi-e a háza (lakása) elektromos csatlakozásának kapacitása - a nagyobb teljesítmények (kb. 12 kW felett) általában háromfázisú, 400 V-os csatlakozást és megfelelő méretű főkapcsolót igényelnek, amit a revíziós technikus vagy közvetlenül az áramszolgáltató tud megerősíteni.
- Megéri az elektromos kazán a gázkazánhoz vagy szilárd tüzelésű kazánhoz képest? Az elektromos kazánnak a legalacsonyabb a beszerzési ára és a legegyszerűbb a szerelése (füstelvezetés nélkül, mivel semmit sem éget el), az üzemeltetési költségek azonban az elektromos áram esetén általában magasabbak, mint gáznál vagy fánál/szénnél, azonos mennyiségű leadott hő mellett. Elsősorban ott ajánlott, ahol nincs elérhető gáz, kiegészítő/tartalék hőforrásként, vagy alacsony fogyasztású épületeknél (jól szigetelt új építésű házak, nyaralók, lakások).
- Hogyan szabályozza a teljesítményt az elektromos kazán? A legtöbb modell fokozatosan kapcsolja be/ki az egyes fűtőelemeket (lépcsőzetesen), egyes modernebb modellek folyamatosabb teljesítmény-modulációt is lehetővé tesznek - ez befolyásolja a fűtés egyenletességét és részben a kapcsolóelemek élettartamát is.
- Felszerelhetem ezt az elektromos kazánt saját magam? Az elektromos hálózatra való csatlakoztatást, a revíziót és az üzembe helyezést kizárólag elektrotechnikai képesítéssel rendelkező személy végezheti, az érvényben lévő STN 33 2000 szabvánnyal és a kapcsolódó előírásokkal összhangban - a saját kivitelezésű szerelés sem garanciális, sem biztonsági szempontból nem megengedett.
- Melegíthető ezzel az elektromos kazánnal a használati meleg víz is? Sok modellnél igen, általában külön melegvíz-tárolóval és átkapcsoló (3-járatú) szeleppel kombinálva, amely a fűtési kör és a tároló fűtése között kapcsol - a pontos lehetőséget és a szükséges tartozékokat ehhez a konkrét modellhez a fenti műszaki paraméterek között találja, vagy kérje ügyfélszolgálatunk segítségét.
Kiegészítő paraméterek
| Kategória: | Protherm Raja/Ray tárolóval |
|---|---|
| Jótállás: | 2 év |
| Súly: | 53 kg |
| A tárolóban lévő víz maximális hőmérséklete: | 85 °C |
| Vízmelegítés forrásból: | 10°C |
-
